Lexus UX > Energie-Überwachungsanzeige/Verbrauchsbildschirm

Der Status des Hybridsystems und die Kraftstoffverbrauchsdaten können auf dem Multi-Informationsdisplay und dem Zentraldisplay angezeigt werden.

10,3-Zoll-Display: Die Energie-Überwachungsanzeige und der Verbrauchsbildschirm können auf der seitlichen Anzeige angezeigt werden.

Komponenten des Systems

Lexus UX. Energie-Überwachungsanzeige/Verbrauchsbildschirm

  1. Zentraldisplay
  2. Multi-Informationsdisplay
  3. Instrumentenschalter
  4. Taste "MENU"
  5. Touchpad

Energie-Überwachungsanzeige

Sie können die Energie-Überwachungsanzeige verwenden, um den Fahrstatus des Fahrzeugs, den Betriebsstatus des Hybridsystems und den Energie-Rückgewinnungsstatus zu überprüfen.

■ Anzeigevorgang

Multi-Informationsdisplay

Drücken Sie oder auf den Instrumentenschaltern, wählen Sie und drücken Sie dann oder , um die Energie-Überwachungsanzeige auszuwählen.

Zentraldisplay

Drücken Sie die Taste "MENU" auf dem Remote Touch und wählen Sie dann auf dem Menübildschirm.

Wenn der Bildschirm "Fahrtinformationen" oder "Historie" angezeigt wird, wählen Sie "Energie".

■ Ablesen der Anzeige

Die Pfeile werden dem Energiefluss entsprechend angezeigt. Fließt keine Energie, werden keine Pfeile angezeigt.

Die Farbe der Pfeile ändert sich wie folgt.

Blau: Wenn die Hybridbatterie (Traktionsbatterie) aufgeladen wird.

Gelb: Wenn die Hybridbatterie (Traktionsbatterie) genutzt wird.

Rot: Wenn der Ottomotor genutzt wird.

Multi-Informationsdisplay

Lexus UX. Energie-Überwachungsanzeige/Verbrauchsbildschirm

In der Abbildung sind beispielhaft alle Pfeile dargestellt. Die tatsächliche Anzeige wird entsprechend den jeweiligen Bedingungen anders aussehen.

  1. Ottomotor
  2. Hybridbatterie (Traktionsbatterie)
  3. Reifen

Zentraldisplay (Hauptanzeige)

Lexus UX. Energie-Überwachungsanzeige/Verbrauchsbildschirm

In der Abbildung sind beispielhaft alle Pfeile dargestellt. Die tatsächliche Anzeige wird entsprechend den jeweiligen Bedingungen anders aussehen.

  1. Ottomotor
  2. Elektromotor (Traktionsmotor)
  3. Hybridbatterie (Traktionsbatterie)
  4. Vorderreifen

Zentraldisplay (seitliche Anzeige) (10,3-Zoll-Display)

Lexus UX. Energie-Überwachungsanzeige/Verbrauchsbildschirm

In der Abbildung sind beispielhaft alle Pfeile dargestellt. Die tatsächliche Anzeige wird entsprechend den jeweiligen Bedingungen anders aussehen.

  1. Ottomotor
  2. Hybridbatterie (Traktionsbatterie)
  3. Reifen

■ Ladezustand der Hybridbatterie (Traktionsbatterie)

Die Anzeige zeigt der verbleibenden Ladung der Hybridbatterie (Traktionsbatterie) in 8 Stufen an.

  • Die Abbildung zeigt das Multi-Informationsdisplay als Beispiel zur Erläuterung.
  • Die Abbildungen stellen nur Beispiele dar und können von den tatsächlichen Bedingungen leicht abweichen.

Lexus UX. Energie-Überwachungsanzeige/Verbrauchsbildschirm

  1. Niedrig
  2. Hoch

■ Warnung zur verbleibenden Ladung der Hybridbatterie (Traktionsbatterie)

  • Wenn die Hybridbatterie (Traktionsbatterie) nicht geladen wird, da der Schalt-/Wählhebel auf "N" steht, oder wenn die verbleibende Ladung der Hybridbatterie unter einen bestimmten Wert fällt, ertönt der Warnsummer in kurzen Intervallen. Fällt die verbleibende Ladung weiter, gibt der Warnsummer einen Dauerton ab.
  • Wenn eine Warnmeldung auf dem Multi- Informationsdisplay angezeigt wird und der Warnsummer ertönt, befolgen Sie die auf dem Bildschirm angezeigten Anweisungen, um die entsprechenden Korrekturmaßnahmen durchzuführen.

Verbrauch

Drücken Sie die Taste "MENU" auf dem Remote Touch und wählen Sie dann auf dem Bildschirm.

■ Fahrtinformationen

Falls ein anderer Bildschirm als "Fahrtinformationen" angezeigt wird, wählen Sie "Fahrtinformationen".

Lexus UX. Energie-Überwachungsanzeige/Verbrauchsbildschirm

  1. Rücksetzen der Verbrauchsdaten
  2. Kraftstoffverbrauch in den letzten 15 Minuten
  3. Momentaner Kraftstoffverbrauch
  4. In den letzten 15 Minuten zurückgewonnene Energie
    Ein Symbol steht für jeweils 30Wh. Bis zu 5 Symbole werden angezeigt.
  5. Durchschnittsgeschwindigkeit seit dem Starten des Hybridsystems
  6. Verstrichene Zeit seit dem Starten des Hybridsystems
  7. Reichweite

Der durchschnittliche Kraftstoffverbrauch der letzten 15 Minuten ist farblich in frühere Durchschnittswerte und Durchschnittswerte seit dem letzten Schalten des Start-Schalters auf ON unterteilt. Verwenden Sie den angezeigten durchschnittlichen Kraftstoffverbrauch als Richtwert.

Die Abbildung stellt nur ein Beispiel dar und kann von den tatsächlichen Bedingungen leicht abweichen.

■ Historie

Falls ein anderer Bildschirm als "Historie" angezeigt wird, wählen Sie "Historie".

Lexus UX. Energie-Überwachungsanzeige/Verbrauchsbildschirm

  1. Bester aufgezeichneter Kraftstoffverbrauch
  2. Jüngster Kraftstoffverbrauch
  3. Aufgezeichnete Kraftstoffverbrauchswerte
  4. Rücksetzen der Historie-Daten
  5. Aktualisieren der Daten des jüngsten Kraftstoffverbrauchs

Die Historie der jüngsten Kraftstoffverbrauchswerte ist farblich in frühere Durchschnittswerte und den durchschnittlichen Kraftstoffverbrauch seit der letzten Aktualisierung unterteilt.

Verwenden Sie den angezeigten durchschnittlichen Kraftstoffverbrauch als Richtwert.

Die Abbildung stellt nur ein Beispiel dar und kann von den tatsächlichen Bedingungen leicht abweichen.

■ Aktualisieren der Historie-Daten

Aktualisieren Sie den jüngsten Kraftstoffverbrauch, indem Sie "Aktualisieren" wählen, um den momentanen Kraftstoffverbrauch erneut zu messen.

■ Rücksetzen der Daten

Sie können die Kraftstoffverbrauchsdaten löschen, indem Sie "Löschen" wählen.

■ Reichweite

Zeigt die geschätzte maximale Strecke an, die mit der verbleibenden Kraftstoffmenge noch gefahren werden kann.

Diese Strecke wird auf Basis Ihres durchschnittlichen Kraftstoffverbrauchs berechnet.

Daher kann die tatsächlich noch fahrbare Strecke von der angezeigten Reichweite abweichen.

Verwenden der seitlichen Anzeige (10,3-Zoll-Display)

Lassen Sie sich die Fahrzeugdaten auf der seitlichen Anzeige anzeigen und wählen Sie dann oder , um den gewünschten Bildschirm aufzurufen.

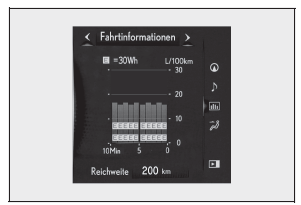

■ Fahrtinformationen (TypA)

Zeigt den durchschnittlichen Kraftstoffverbrauch und die zurückgewonnene Energie der letzten 10 Minuten in Intervallen von 1 Minute sowie die Reichweite an.

Lexus UX. Energie-Überwachungsanzeige/Verbrauchsbildschirm

Die Abbildung stellt nur ein Beispiel dar und kann von den tatsächlichen Bedingungen leicht abweichen.

Verwenden Sie den angezeigten durchschnittlichen Kraftstoffverbrauch als Richtwert.

■ Fahrtinformationen (Typ B)

Zeigt die Reichweite, den jüngsten Kraftstoffverbrauch und die verstrichene Zeit seit dem Starten des Hybridsystems an.

Lexus UX. Energie-Überwachungsanzeige/Verbrauchsbildschirm

Die Abbildung stellt nur ein Beispiel dar und kann von den tatsächlichen Bedingungen leicht abweichen.

Verwenden Sie den angezeigten durchschnittlichen Kraftstoffverbrauch als Richtwert.

■ Historie

Zeigt den durchschnittlichen Kraftstoffverbrauch, den vorherigen durchschnittlichen Kraftstoffverbrauch und den höchsten Kraftstoffverbrauch an.

Lexus UX. Energie-Überwachungsanzeige/Verbrauchsbildschirm

Die Abbildung stellt nur ein Beispiel dar und kann von den tatsächlichen Bedingungen leicht abweichen.

Verwenden Sie den angezeigten durchschnittlichen Kraftstoffverbrauch als Richtwert.

■ Energie-Überwachungsanzeige

Zeigt den Betriebsstatus des Hybridsystems und den Status der Energierückgewinnung an.
