ABLAGEFÄCHER, AUSRÜSTUNG FAHRGASTRAUM

Renault Kadjar. ABLAGEFÄCHER, AUSRÜSTUNG FAHRGASTRAUM

Ablagefächer in den vorderen Seitentüren 1

Sie dienen zur Unterbringung einer 1,5-Liter- Flasche.

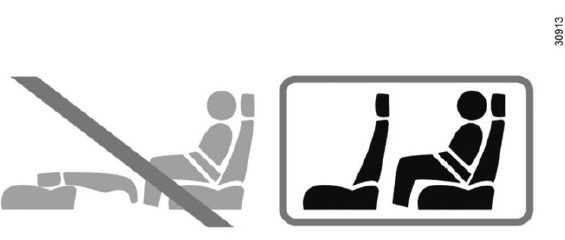

Keinerlei Gegenstände im vor- deren Fußraum unterbringen, besonders auf der Fahrerseite; sie könnten beim plötzlichen Bremsen unter das Bremspedal rutschen und dieses blockieren.

Renault Kadjar. ABLAGEFÄCHER, AUSRÜSTUNG FAHRGASTRAUM

Sonnenblenden vorne

Klappen Sie die Sonnenblende 2 nach unten.

Ablage an der Sonnenblende 3

Sie dient zum Anklemmen von Autobahntickets, Karten usw.

Make-up-Spiegel

Heben Sie den Deckel 4.

Achten Sie darauf, dass der Deckel des Make-up-Spiegels während der Fahrt geschlossen ist.

Verletzungsgefahr!

Renault Kadjar. ABLAGEFÄCHER, AUSRÜSTUNG FAHRGASTRAUM

Ablagefach der Mittelkonsole 5

Achten Sie darauf, dass sich keine harten, schweren oder spitzen Gegenstände in "offenen" Ablagefächern befinden.

Diese könnten in Kurven oder bei einer starken Bremsung herausgeschleudert werden und Insassen verletzen.

Renault Kadjar. ABLAGEFÄCHER, AUSRÜSTUNG FAHRGASTRAUM

Becherhalter 6

Dieses Ablagefach verfügt über zwei herausnehmbare Bodenbeläge, was das Reinigen erleichtert.

Achten Sie darauf, dass das im Getränkehalter befindliche Gefäß in Kurven oder bei Beschleunigungen und Bremsmanövern nicht überschwappen kann.

Bei heißen Getränken besteht neben dem Auslaufrisiko Verletzungsgefahr!

Renault Kadjar. ABLAGEFÄCHER, AUSRÜSTUNG FAHRGASTRAUM

Mittlere Armlehne vorne 7 (je nach Fahrzeug)

Zum Vor- oder Zurückbewegen der Mittelkonsole (Bewegung A) die Taste 8 drücken und die Konsole verschieben. In der gewünschten Position die Taste loslassen und den festen Sitz prüfen.

Ablagefach unter der mittleren Armstütze vorne B

Armlehne anheben 7.

Ablagefach mittlere Armstütze vorne C

Betätigen Sie den Knopf 9 und verschieben Sie die Armstütze 7.

Renault Kadjar. ABLAGEFÄCHER, AUSRÜSTUNG FAHRGASTRAUM

Renault Kadjar. ABLAGEFÄCHER, AUSRÜSTUNG FAHRGASTRAUM

Handschuhfach

Zum Öffnen des Handschuhfachs die Griffplatte 10 anheben.

Renault Kadjar. ABLAGEFÄCHER, AUSRÜSTUNG FAHRGASTRAUM

Haltegriff 11

Dieser dient zum Festhalten während der Fahrt.

Verwenden Sie ihn nicht als Ein- oder Ausstiegshilfe.

Kleiderhaken 12

Ablagefach 13

Taschen 14 in den Rückenlehnen der Vordersitze

Armlehne hinten mit Becherhalter

Klappen Sie die Armlehne 15 herunter.

Achten Sie darauf, dass das im Getränkehalter befindliche Gefäß in Kurven oder bei Beschleunigungen und Bremsmanövern nicht überschwappen kann.

Bei heißen Getränken besteht neben dem Auslaufrisiko Verletzungsgefahr!

Ablagefächer der Hintertür 16

Achten Sie darauf, dass sich keine harten, schweren oder spitzen Gegenstände in "offenen" Ablagefächern befinden.

Diese könnten in Kurven oder bei einer starken Bremsung herausgeschleudert werden und Insassen verletzen.

STECKDOSE FÜR ZUBEHÖR

Renault Kadjar. STECKDOSE FÜR ZUBEHÖR

Steckdosen für Zubehör 2

Sie dienen für den Anschluss von Zubehör, das von unserer technischen Abteilung zugelassen wurde.

Schließen Sie ausschließlich Geräte mit einer Leistungsaufnahme von maximal 120 W (12 V) an.

Wenn mehrere Zubehörsteckdosen gleichzeitig in Benutzung sind, darf die Gesamtleistung des angeschlossenen Zubehörs nicht mehr als 180 Watt betragen.

Brandgefahr!

KOPFSTÜTZEN HINTEN

Renault Kadjar. KOPFSTÜTZEN HINTEN

Die Kopfstützen 2 an den seitlichen Rücksitzen können nicht verstellt werden.

Gebrauchsstellung der mittleren Kopfstütze

Schieben Sie die mittlere Kopfstütze 1 ganz nach oben, um Sie in hoher Position zu nutzen. Überprüfen Sie die korrekte Verriegelung

Renault Kadjar. KOPFSTÜTZEN HINTEN

Stellung der mittleren Kopfstütze bei Nichtgebrauch

Drücken Sie den Knopf A und drücken Sie die mittlere Kopfstütze 1 vollständig nach unten.

Ist eine Kopfstütze vollständig nach unten gedrückt, befindet sie sich in Ablageposition: Diese Position darf nicht verwendet werden, wenn auf dem jeweiligen Sitz eine Person sitzt.

Entfernen einer Kopfstütze

Schieben Sie die Kopfstütze bis zum Anschlag nach oben, drücken Sie dann auf den Knopf A und ziehen Sie die Kopfstütze heraus.

Renault Kadjar. KOPFSTÜTZEN HINTEN

Einsetzen einer Kopfstütze

Führen Sie das Gestänge in die Führungsrohre ein, drücken Sie auf den Knopf A und schieben Sie die Kopfstütze nach unten.

Überprüfen Sie die korrekte Verriegelung.

Die Kopfstütze dient Ihrer Sicherheit.

Achten Sie darauf, dass sie vorhanden und korrekt eingestellt ist. Der obere Rand der Kopfstütze sollte sich so nah wie möglich an der oberen Kopfhälfte befinden.

RÜCKSITZBANK

Renault Kadjar. RÜCKSITZBANK

Umklappen der Rückenlehnen von Hand

Darauf achten, dass die Vordersitze ausreichend nach vorne gestellt sind.

Die Kopfstützen in die unterste Position bringen.

Den Sicherheitsgurt - je nach Fahrzeug -vor dem Umklappen der Rückenlehne des Sitzes in die Gurtführung 2 bringen, um eine Beschädigung zu verhindern.

Ziehen Sie an der Bedieneinheit 1 und klappen Sie die Rückenlehne A um.

Diese Einstellung aus Sicherheitsgründen nur bei stehendem Fahrzeug vornehmen.

Renault Kadjar. RÜCKSITZBANK

Zum Einbau der Rückenlehne in umgekehrter Ausbaureihenfolge vorgehen.

Stellen Sie die Rückenlehne auf und rasten Sie sie in der Halterung ein.

Achten Sie beim Aufrich- ten der Rückenlehne darauf, dass sie korrekt einrastet.

Falls Sie Schonbezüge verwenden, dürfen diese das korrekte Einrasten der Rückenlehne nicht behindern.

Achten Sie auf die korrekte Positionierung der Sicherheitsgurte.

Bringen Sie die Kopfstützen wieder in ihre ursprüngliche Position.

Renault Kadjar. RÜCKSITZBANK

Die Sitzkonfiguration mit Doppelsitzbank, wobei die kleine Lehne B umgeklappt wurde, macht die Verwendung des mittleren Sitzplatzes unmöglich, da der Sicherheitsgurt nicht angelegt werden kann (Gurtschlösser unzugänglich).

Achten Sie beim Verstellen der hinteren Sitzbank darauf, dass die Verankerungen frei sind (keine Hindernisse, Tiere, Steinchen, Lappen, Spielzeug...).

Renault Kadjar. RÜCKSITZBANK

Automatisches Umklappen der Rückenlehnen (Position "Laderaumerweiterung")

Vom Gepäckraum aus können Sie durch Ziehen der Bedieneinheit 3 automatisch die Rückenlehnen der Rücksitzbank entriegeln, um mit dem Laderaumboden eine ebene Fläche zu bilden.

Achten Sie beim Verstellen der hinteren Sitzbank darauf, dass die Verankerungen frei sind (keine Hindernisse, Tiere, Steinchen, Lappen, Spielzeug...).

Renault Kadjar. RÜCKSITZBANK

Nutzungsbedingungen

  • Fahrzeug im Stillstand;
  • Heckklappe geöffnet;
  • hintere Sicherheitsgurte entriegelt.

Funktionsstörungen

Wenn alle Nutzungsbedingungen erfüllt sind und das Umklappen nicht erfolgt, wenden Sie sich an eine Vertragswerkstatt.

Nutzungseinschränkungen

Es ist untersagt, mit heruntergeklappter Rückenlehne oder heruntergeklapptem Vordersitz zu fahren, wenn eine Person auf der Rücksitzbank sitzt.

Diese Einstellung aus Sicherheitsgründen nur bei stehendem Fahrzeug vornehmen.
