Lexus UX: Für die Sicherheit. SRS-Airbags

Die SRS-Airbags werden ausgelöst, wenn das Fahrzeug bestimmten schweren Aufprallarten ausgesetzt ist, die bei den Insassen schwere Verletzungen verursachen können. Gemeinsam mit den Sicherheitsgurten tragen sie dazu bei, das Risiko tödlicher oder schwerer Verletzungen zu verringern.

SRS-Airbagsystem

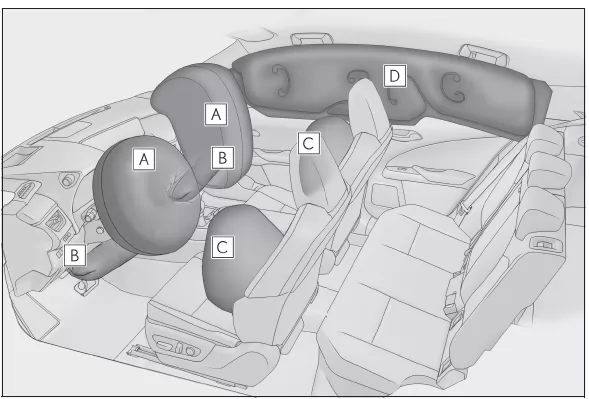

■ Einbauorte der SRS-Airbags

SRS-Frontairbags

1. SRS-Fahrerairbag/-Beifahrerairbag
   Können helfen, Kopf und Brustbereich von Fahrer und Beifahrer vor einem Zusammenprall mit Innenraumbauteilen zu schützen
2. SRS-Knieairbags
   Können dem Fahrer und dem Beifahrer zusätzlichen Schutz bieten

SRS-Seiten- und -Kopf-/Schulterairbags

3. SRS-Seitenairbags
   Können helfen, Rumpf und Becken von Insassen auf den Vordersitzen zu schützen
4. SRS-Kopf-/Schulterairbags
   Können helfen, vor allem den Kopf von Insassen auf den äußeren Sitzen zu schützen

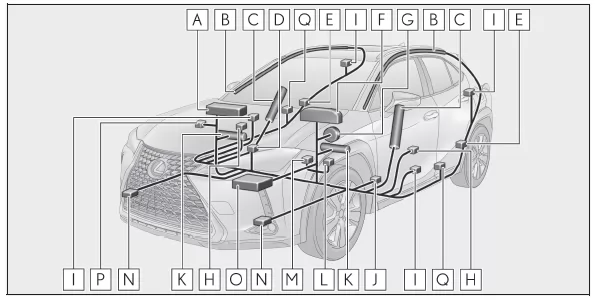

■ SRS-Airbagsystembauteile

1. Beifahrerairbag
2. Kopf-/Schulterairbags
3. Seitenairbags
4. "PASSENGER AIR BAG"-Kontrollleuchte
5. Seitenaufprallsensoren (hinten)
6. SRS-Warnleuchte
7. Fahrerairbag
8. Seitenaufprallsensoren (vordere Türen)
9. Gurtstraffer und Gurtkraftbegrenzer
10. Fahrersitz-Positionssensor
11. Knieairbags
12. Fahrersitz-Gurtschlosssensor
13. Beifahrersitz-Gurtschlosssensor
14. Frontaufprallsensoren
15. Airbagsensor-Baugruppe
16. Schalter zum manuellen Ein-/Ausschalten des Beifahrerairbags
17. Seitenaufprallsensoren (vorn)

Die wichtigsten Bauteile des SRS-Airbagsystems sind oben dargestellt. Das SRS-Airbagsystem wird von der Airbagsensor-Baugruppe gesteuert. Beim Auslösen werden die Airbags durch eine chemische Reaktion in den Airbag-Gasgeneratoren schlagartig mit ungiftigem Gas gefüllt, um die Bewegung der Insassen aufzufangen.

■ Wenn die SRS-Airbags ausgelöst (aufgeblasen) werden

• SRS-Airbags können u. U. leichte Schürfwunden, Verbrennungen, Prellungen usw. verursachen, da sie beim Auslösen extrem schnell durch heiße Gase aufgeblasen werden.
• Es kommt zu einem lauten Geräusch und weißes Pulver wird ausgestoßen.
• Teile des Airbagmoduls (Lenkradnabe, Airbagabdeckung und Airbag-Gasgenerator), die Vordersitze, Teile von A- und C-Säule sowie die Dachrahmen können für mehrere Minuten heiß sein. Der Airbag selbst kann ebenfalls heiß sein.
• Es kann zu Rissen in der Windschutzscheibe kommen.
• Das Hybridsystem wird ausgeschaltet und die Kraftstoffzufuhr zum Motor wird unterbrochen.
• Alle Türen werden entriegelt.
• Es erfolgt eine automatische Steuerung der Bremsen und Bremsleuchten. (Fahrzeuge mit Folgekollision-Bremssystem)
• Die Innenraumleuchten werden automatisch eingeschaltet.
• Die Warnblinkanlage wird automatisch eingeschaltet.
• Fahrzeuge mit ERA-GLONASS/EVAK: Das System ist so ausgelegt, dass bei Eintritt einer der folgenden Situationen ein Notruf* mit der Fahrzeugposition an die ERA-GLONASS- /EVAK-Leitstelle gesendet wird (ohne dass Sie die Taste "SOS" drücken müssen), woraufhin ein Mitarbeiter der Leitstelle versuchen wird, mit den Fahrzeuginsassen zu sprechen, um den Schweregrad des Notfalls sowie den Umfang der erforderlichen Hilfe festzustellen.

  Wenn die Insassen nicht antworten können, wird der Anruf automatisch als Notfall betrachtet und der Mitarbeiter verständigt die benötigten Rettungsdienste.

  • Ein SRS-Airbag wird ausgelöst.
  • Ein Gurtstraffer wird aktiviert.
  • Das Fahrzeug ist von einem schweren Heckaufprall betroffen.
  • Das Fahrzeug hat sich überschlagen.

*: In einigen Fällen kann der Notruf nicht ausgelöst werden.

■ Bedingungen für das Auslösen der SRS-Airbags (SRS-Frontairbags)

• Die SRS-Frontairbags lösen bei einem Aufprall aus, bei dem der eingestellte Schwellenwert überschritten wird (die Kraft entspricht einem Frontalaufprall mit ca. 20-30 km/h auf eine feste Wand, die sich nicht bewegt oder verformt).

  Das erforderliche Auslösemoment erhöht sich in den folgenden Situationen jedoch beträchtlich:

  • Wenn das Fahrzeug auf ein bewegliches, verformbares Objekt, z. B. ein geparktes Fahrzeug oder einen Schildermast, aufprallt
  • Wenn sich das Fahrzeug unter ein anderes Fahrzeug schiebt, z. B. bei einem Unfall, bei dem die Fahrzeugfront unter die Ladefläche eines LKW gerät
• Abhängig von der Art des Aufpralls werden möglicherweise nur die Gurtstraffer aktiviert.

■ Bedingungen für das Auslösen der SRS-Airbags (SRS-Seiten- und -Kopf-/Schulterairbags)

• Die SRS-Seiten- und -Kopf-/Schulterairbags lösen bei einem Aufprall aus, bei dem der eingestellte Schwellenwert überschritten wird (die Kraft entspricht der Aufprallkraft eines ca. 1500 kg schweren Fahrzeugs, das rechtwinklig mit einer Geschwindigkeit von ca. 20-30 km/h auf die Fahrgastzelle aufprallt).
• Beide SRS-Kopf-/Schulterairbags können bei einem starken Seitenaufprall ausgelöst werden.
• Beide SRS-Kopf-/Schulterairbags können auch bei einem starken Frontalaufprall ausgelöst werden.

■ Mögliche Bedingungen für das Auslösen (Aufblasen) der SRS-Airbags, abgesehen von einem Unfall

Die SRS-Frontairbags und die SRS-Kopf- /Schulterairbags können auch durch einen heftigen Stoß gegen die Unterseite des Fahrzeugs ausgelöst werden. Mögliche Beispiele hierfür sind in der Abbildung aufgeführt.

• Aufprall auf einen Bordstein, eine Fahrbahnkante oder ein hartes Hindernis
• Fahren in oder über tiefe Schlaglöcher
• Sturz oder hartes Aufsetzen

■ Unfälle, bei denen die SRS-Airbags möglicherweise nicht ausgelöst werden (SRS-Frontairbags)

Bei einem Seiten- oder Heckaufprall, beim Überschlagen des Fahrzeugs oder bei einem Frontalaufprall mit niedriger Geschwindigkeit werden die SRS-Frontairbags in der Regel nicht ausgelöst. Kommt es bei einem Unfall jedoch zu einer starken Verzögerung der Vorwärtsbewegung des Fahrzeugs, können die SRS-Frontairbags ausgelöst werden.

• Seitenaufprall
• Heckaufprall
• Überschlagen des Fahrzeugs

■ Unfälle, bei denen die SRS-Airbags möglicherweise nicht ausgelöst werden (SRS-Seiten- und -Kopf-/Schulterairbags)

Bei einem schräg versetzten seitlichen Aufprall bzw. einem Seitenaufprall auf einen anderen Karosseriebereich als die Fahrgastzelle werden die SRS-Seiten- und -Kopf-/Schulterairbags unter Umständen nicht ausgelöst.

• Seitlicher Aufprall auf einen anderen Karosseriebereich als die Fahrgastzelle
• Schräg versetzter Seitenaufprall

Bei einem Frontal- oder Heckaufprall, beim Überschlagen des Fahrzeugs oder bei einem Seitenaufprall mit niedriger Geschwindigkeit werden die SRS-Seitenairbags in der Regel nicht ausgelöst.

• Frontalaufprall
• Heckaufprall
• Überschlagen des Fahrzeugs

Bei einem Heckaufprall, beim Überschlagen oder bei einem Seiten- oder Frontalaufprall mit niedriger Geschwindigkeit werden die SRS-Kopf-/ Schulterairbags in der Regel nicht ausgelöst.

• Heckaufprall
• Überschlagen des Fahrzeugs

■ Fälle, in denen es erforderlich ist, dass Sie sich mit einem Lexus-Vertragshändler bzw. einer Lexus-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt in Verbindung setzen

In den folgenden Fällen muss das Fahrzeug überprüft und/oder repariert werden. Setzen Sie sich so bald wie möglich mit einem Lexus- Vertragshändler bzw. einer Lexus-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt in Verbindung.

• Nach Auslösen eines SRS-Airbags.
• Die Fahrzeugfront ist beschädigt oder verformt oder war von einem Unfall betroffen, dessen Ausmaß nicht zum Auslösen der SRS-Frontairbags geführt hat.

• Eine Tür oder der umgebende Bereich ist beschädigt, verformt oder weist ein Loch auf, oder das Fahrzeug war von einem Unfall betroffen, dessen Ausmaß nicht zum Auslösen der SRS-Seiten- und -Kopf-/Schulterairbags geführt hat.

• Das Lenkradpolster, das Armaturenbrett im Bereich des Beifahrerairbags oder der untere Bereich der Instrumententafel weist Kratzer, Risse oder andere Schäden auf.

• Die Oberfläche der Sitzbereiche, in denen sich die Seitenairbags befinden, weist Kratzer, Risse oder andere Schäden auf.

• Der Bereich der A- und C-Säulenverkleidung und der Verkleidung (Polsterung) des Dachrahmens, in dem sich die SRS-Kopf-/Schulterairbags befinden, weist Kratzer, Risse oder andere Schäden auf.

WARNUNG

■ Vorsichtsmaßregeln in Bezug auf SRS-Airbags

Beachten Sie die folgenden Vorsichtsmaßregeln in Bezug auf die SRS-Airbags.

Anderenfalls kann es zu tödlichen oder schweren Verletzungen kommen.

• Der Fahrer und alle Mitfahrer müssen ihren Sicherheitsgurt ordnungsgemäß angelegt haben.

  Die SRS-Airbags sind Zusatzvorrichtungen, die nur zusammen mit den Sicherheitsgurten optimalen Schutz bieten.

• Der SRS-Fahrerairbag wird mit erheblicher Wucht ausgelöst und kann zu tödlichen oder schweren Verletzungen führen, wenn sich der Fahrer zu nah am Airbag befindet.

  Da die Gefahrenzone des Fahrerairbags in den ersten 50-75 mm vor der Auslösestelle liegt, sollten Sie zur Sicherheit einen Abstand von 250 mm einhalten. Dieser Abstand bezieht sich auf die Entfernung zwischen der Mitte des Lenkrads und Ihrem Brustbein. Falls Ihre Sitzposition diesen Abstand von 250 mm derzeit nicht gewährleistet, gibt es mehrere Möglichkeiten, Ihre Position anders einzustellen:

  • Verschieben Sie den Sitz so weit nach hinten, dass Sie noch bequem die Pedale erreichen können.
  • Neigen Sie die Rückenlehne leicht nach hinten. Obwohl die Fahrzeuge unterschiedlich konstruiert sind, ist es den meisten Fahrern möglich, den Sicherheitsabstand von 250 mm auch bei vorderster Sitzposition herzustellen, indem sie einfach die Rückenlehne etwas nach hinten neigen. Wenn Sie durch das Zurückneigen der Rückenlehne Probleme haben, die Fahrbahn zu sehen, verwenden Sie ein festes, rutschfestes Kissen, um Ihre Sitzposition zu erhöhen, oder verstellen Sie die Sitzhöhe nach oben, falls Ihr Fahrzeug über die entsprechende Funktion verfügt.
  • Wenn das Lenkrad Ihres Fahrzeugs verstellbar ist, schwenken Sie es nach unten.

    Auf diese Weise ist der Airbag auf Ihren Oberkörper und nicht auf Ihren Kopf und Hals gerichtet.

Stellen Sie den Sitz wie oben beschrieben ein, aber stellen Sie gleichzeitig sicher, dass Sie die Fußpedale und das Lenkrad bequem erreichen und eine gute Sicht auf die Bedienelemente auf der Instrumententafel haben.

• Der SRS-Beifahrerairbag wird ebenfalls mit erheblicher Wucht ausgelöst und kann tödliche oder schwere Verletzungen verursachen, besonders wenn sich der Beifahrer sehr nah am Airbag befindet. Der Beifahrersitz sollte so weit wie möglich vom Airbag entfernt sein, und die Rückenlehne sollte dabei so geneigt sein, dass der Beifahrer aufrecht sitzt.
• Falsch platzierte und/oder unzureichend gesicherte Säuglinge und Kinder können beim Auslösen eines Airbags schwer oder tödlich verletzt werden. Säuglinge und Kinder, die zum Anlegen eines Sicherheitsgurts noch zu klein sind, müssen ordnungsgemäß in einem Kindersitz gesichert werden. Lexus empfiehlt ausdrücklich, Säuglinge und Kinder grundsätzlich auf den Rücksitzen unterzubringen und sie ordnungsgemäß zu sichern. Die Rücksitze sind für Säuglinge und Kinder sicherer als der Beifahrersitz.
• Sitzen Sie nicht auf dem äußersten Rand des Sitzes und lehnen Sie sich nicht gegen das Armaturenbrett.

• Erlauben Sie Kindern nicht, vor dem SRSBeifahrerairbag zu stehen oder auf dem Schoß des Beifahrers zu sitzen.
• Lassen Sie Insassen auf den Vordersitzen keine Gegenstände auf dem Schoß halten.

• Lehnen Sie sich nicht gegen die Tür, den Dachrahmen oder die A-, B- oder CSäule.

• Lassen Sie nicht zu, dass jemand zur Tür gewandt auf dem Beifahrersitz kniet oder Kopf oder Hände aus dem Fahrzeug streckt.

WARNUNG

• Sorgen Sie dafür, dass sich keine Gegenstände in den Bereichen vor dem Armaturenbrett, dem Lenkradpolster und dem unteren Bereich der Instrumententafel befinden.

  Diese Gegenstände können zu Geschossen werden, wenn die SRS-Airbags für Fahrer und Beifahrer und die Knieairbags ausgelöst werden.

• Bringen Sie keine Gegenstände in den Bereichen der Türen, der Windschutzscheibe, der Seitenfenster, der A- oder CSäulen, des Dachrahmens und der Haltegriffe an. (Mit Ausnahme des Geschwindigkeitsbegrenzungsaufklebers)

• Hängen Sie keine Kleiderbügel oder anderen harten Gegenstände an die Mantelhaken.

  Solche Gegenstände können beim Auslösen der SRS-Kopf-/Schulterairbags zu Geschossen werden und tödliche oder schwere Verletzungen verursachen.

• Falls sich eine Vinylabdeckung in dem Bereich befindet, in dem der SRS-Knieairbag ausgelöst wird, entfernen Sie diese Abdeckung.
• Verwenden Sie kein Sitzzubehör, das Bereiche abdeckt, in denen die SRS-Seitenairbags aufgeblasen werden, da es das Aufblasen der SRS-Airbags beeinträchtigen kann. Solches Zubehör kann die ordnungsgemäße Aktivierung der Seitenairbags beeinträchtigen, zum Versagen des Systems oder zu einer unvorhergesehenen Auslösung der Seitenairbags führen und tödliche oder schwere Verletzungen zur Folge haben.
• Üben Sie keine Kraft oder Gewalt auf die Bereiche, in denen die SRS-Airbagbauteile untergebracht sind, oder die vorderen Türen aus.

  Anderenfalls kann es zu einer Funktionsstörung der SRS-Airbags kommen.

• Berühren Sie keines der Bauteile direkt nach dem Auslösen (Aufblasen) der SRS-Airbags, da diese heiß sein können.
• Falls Sie nach dem Auslösen der SRS-Airbags Atembeschwerden verspüren, öffnen Sie eine Tür oder ein Fenster, um für frische Luft zu sorgen, oder verlassen Sie das Fahrzeug, wenn dies gefahrlos möglich ist.

  Waschen Sie etwaige Rückstände so schnell wie möglich ab, um Hautreizungen zu vermeiden.

• Weisen die Bereiche, in denen die SRS-Airbags untergebracht sind, wie z. B. das Lenkradpolster und die Verkleidungen von A- und C-Säule, Beschädigungen oder Risse auf, lassen Sie sie von einem Lexus-Vertragshändler bzw. einer Lexus- Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt austauschen.

WARNUNG

■ Veränderung und Entsorgung von SRSAirbagsystembauteilen

Entsorgen Sie Ihr Fahrzeug nicht und nehmen Sie keine der folgenden Veränderungen vor, ohne sich vorher mit einem Lexus-Vertragshändler bzw. einer Lexus-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt in Verbindung gesetzt zu haben.

Anderenfalls könnte es zu Funktionsstörungen der SRS-Airbags kommen oder sie könnten unerwartet ausgelöst (aufgeblasen) werden, was zu tödlichen oder schweren Verletzungen führen kann.

• Einbau, Ausbau, Zerlegung und Reparatur der SRS-Airbags
• Reparaturen, Veränderungen, Ausbau oder Austausch von Lenkrad, Instrumententafel, Armaturenbrett, Sitzen oder Sitzpolstern, A-, B- oder C-Säulen, Dachrahmen, Vordertürblechen, Vordertürverkleidungen oder Lautsprechern der vorderen Türen
• Veränderungen am Vordertürblech (z. B. Bohren eines Lochs)
• Reparaturen oder Veränderungen an Vorderkotflügel, Frontstoßfänger oder der Seite des Innenraums
• Anbau von Frontschutzbügeln (Bullenfänger usw.), Schneepflügen oder Winden
• Veränderungen an der Radaufhängung des Fahrzeugs
• Einbau elektronischer Geräte, z. B. mobile Funksprechgeräte (HF-Sender) oder CD-Player

Vorsichtsmaßregeln in Bezug auf Abgase

Abgase enthalten Substanzen, die schädlich für den menschlichen Körper sind, wenn sie eingeatmet werden.

WARNUNG

Abgase enthalten schädliches Kohlenmonoxid (CO), das farb- und geruchlos ist. Beachten Sie die folgenden Vorsichtsmaßregeln.

Anderenfalls können Abgase in das Fahrzeug eindringen, was zu einem Unfall aufgrund der eintretenden Benommenheit oder zum Tod bzw. zu schwerwiegenden Gesundheitsschäden führen kann.

■ Wichtige Punkte beim Fahren

• Halten Sie die Heckklappe geschlossen.
• Wenn Sie trotz geschlossener Heckklappe Abgasgeruch im Fahrzeug wahrnehmen, öffnen Sie die Fenster und lassen Sie das Fahrzeug so bald wie möglich von einem Lexus-Vertragshändler bzw. einer Lexus- Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt überprüfen.

■ Beim Parken

• Schalten Sie das Hybridsystem aus, wenn sich das Fahrzeug in einer schlecht belüfteten Umgebung oder in einem geschlossenen Raum, z. B. in einer Garage, befindet.
• Lassen Sie das Fahrzeug nicht für längere Zeit mit laufendem Hybridsystem stehen.

  Lässt sich eine solche Situation nicht vermeiden, parken Sie das Fahrzeug auf offener Fläche und stellen Sie sicher, dass keine Abgase in den Fahrzeuginnenraum gelangen können.

■ Beim Parken

• Schalten Sie das Hybridsystem aus, wenn sich das Fahrzeug in einer schlecht belüfteten Umgebung oder in einem geschlossenen Raum, z. B. in einer Garage, befindet.
• Lassen Sie das Fahrzeug nicht für längere Zeit mit laufendem Hybridsystem stehen.

  Lässt sich eine solche Situation nicht vermeiden, parken Sie das Fahrzeug auf offener Fläche und stellen Sie sicher, dass keine Abgase in den Fahrzeuginnenraum gelangen können.

• Lassen Sie das Hybridsystem nicht an Orten laufen, an denen sich Schnee angesammelt hat oder an denen es schneit.

  Wenn sich bei laufendem Hybridsystem Schneewehen um das Fahrzeug bilden, können sich Abgase anstauen und ins Fahrzeuginnere eindringen.

■ Auspuffrohr

Das Auspuffsystem muss regelmäßig überprüft werden. Treten durch Korrosion verursachte Löcher oder Risse, Schäden an Verbindungsstellen oder ungewöhnliche Auspuffgeräusche auf, lassen Sie das Fahrzeug unbedingt von einem Lexus-Vertragshändler bzw. einer Lexus-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt überprüfen.
