Citroen C5 Aircross > Anhängerkupplung

Verteilung der Lasten

► Verteilen Sie die Last im Anhänger so, dass sich die schwersten Gegenstände so nahe wie möglich an der Achse befinden und die höchstzulässige Stützlast nicht überschritten wird.

Die Luft verliert mit zunehmender Höhe an Dichte, wodurch sich die Motorleistung verringert.

Die maximale Anhängelast muss pro 1.000 Höhenmetern um 10 % reduziert werden.

Verwenden Sie von CITROËN zugelassene Original- Anhängerkupplungen und dazugehörige Anschlusskabel. Es wird empfohlen, die Montage von einem Vertreter des CITROËN-Händlernetzes oder einer qualifizierten Fachwerkstatt durchführen zu lassen.

Wird sie nicht von einem Vertreter des CITROËN-Händlernetzes durchgeführt, müssen bei der Montage unbedingt die Weisungen des Herstellers befolgt werden.

Wichtig: Bei einer motorisierten Heckklappe mit der "Komfort-Kofferraumöffnung"-Funktion, sofern eine Anhängerkupplung nicht von einem Vertreter des CITROËN-Händlernetzes eingebaut ist, müssen Sie sich unbedingt an einen Vertreter des CITROËN-Händlernetzes oder eine qualifizierte Fachwerkstatt wenden, um das Erkennungssystem neu kalibrieren zu lassen. Es besteht die Gefahr einer Funktionsstörung hinsichtlich der Funktion "Komfort-Kofferraumöffnung".

Bei Verwendung einer zugelassenen Anhängerkupplung werden einige Manövrierhilfe- und Fahrassistenzfunktionen automatisch deaktiviert.

Bitte beachten Sie die erlaubten Anhängehöchstlasten, die auf dem Fahrzeugschein, dem Typenschild und im Abschnitt Technische Daten dieser Bedienungsanleitung angegeben sind.

Die Einhaltung der maximal zulässigen Stützlast (auf dem Kugelkopf) ist auch bei der Verwendung von Zubehör (Fahrradträger, TowBox usw.) zu beachten.

Bitte beachten Sie die geltende Gesetzgebung des Landes, in dem Sie fahren.

Fahrzeuge mit motorisierter Heckklappe mit "Komfort-Kofferraumöffnung"

Um ein unbeabsichtigtes Öffnen der Heckklappe bei Verwendung der Anhängerkupplung zu vermeiden:

  • Deaktivieren Sie diese Funktion vorab im Konfigurationsmenü Ihres Fahrzeugs,
  • oder entfernen Sie bei geschlossener Heckklappe den elektronischen Schlüssel aus dem Erkennungsbereich,

Anhängerkupplung mit werkzeuglos abnehmbarem Kugelkopf

Übersicht

Für den Ein- und Ausbau dieser Original- Anhängerkupplung ist kein Werkzeug erforderlich.

Citroen C5 Aircross. Praktische Tipps

  1. Befestigungshalterung
  2. Schutzkappe
  3. Anschluss-Steckdose
  4. Sicherheitsöse
  5. Abnehmbarer Kugelkopf
  6. Ver-/Entriegelungsrad
  7. Sicherheitsschloss mit Schlüssel
  8. Etikett, um die Daten des Schlüssels zu notieren

Citroen C5 Aircross. Praktische Tipps

  1. Verriegelte Position (die grünen Markierungen stehen sich gegenüber); das Rad liegt an dem Kugelkopf an (kein Zwischenraum).
  2. Entriegelte Position (rote Markierung gegenüber grüner Markierung); das Rad liegt nicht mehr an dem Kugelkopf an (Zwischenraum ca. 5 mm).

Anhänger mit LED-Leuchten sind für den Kabelstrang dieser Kupplung nicht geeignet.

Um während der Fahrt mit einer Anhängerkupplung volle Sicherheit zu gewährleisten, siehe entsprechenden Abschnitt.

Vor jedem Einsatz

Prüfen Sie, ob der Kupplungskopf richtig montiert ist, indem Sie die folgenden Punkte überprüfen:

  • die grüne Markierung auf dem Rad ist auf die grüne Markierung auf dem Kugelkopf ausgerichtet.
  • das Rad hat Kontakt mit dem Kugelkopf (Position A).
  • das Sicherheitsschloss ist geschlossen und der Schlüssel abgezogen; das Rad kann nicht mehr betätigt werden.
  • der Kugelkopf darf sich in seiner Halterung nicht bewegen; versuchen Sie, ihn mit der Hand zu bewegen.

Wenn der Kugelkopf nicht verriegelt ist, kann sich der Anhänger lösen. Es besteht Unfallgefahr!

Im Betrieb

Entriegeln Sie die Kupplung niemals, so lange ein Anhänger angekuppelt oder ein Trägersystem montiert ist.

Überschreiten Sie niemals die maximal zulässigen Werte für das Gesamtzuggewicht und die Anhängelast.

Die maximal zulässige Stützlast der Anhängerkupplung darf keinesfalls überschritten werden: ist dies der Fall, kann sich die Kupplung vom Fahrzeug lösen. Es besteht Unfallgefahr! Überprüfen Sie vor dem Losfahren die Scheinwerfer-Leuchtweitenverstellung und stellen Sie sicher, dass die Leuchten am Anhänger ordnungsgemäß funktionieren.

Weitere Informationen zur Leuchtweitenverstellung der Scheinwerfer finden Sie in der entsprechenden Rubrik.

Nach der Verwendung

Bei Fahrten ohne Anhänger oder Lastenträger muss der Kugelkopf abmontiert und die Schutzkappe am Träger montiert werden, um den Sichtbarkeit von Kennzeichen und/oder Kennzeichenbeleuchtung gewährleisten.

Montage der Anhängerkupplung

Citroen C5 Aircross. Praktische Tipps

► Entfernen Sie die Schutzkappe 2 der Halterung 1 unter der hinteren Stoßstange.

► Führen Sie das Ende des Kugelkopfes 5 in die Halterung 1 ein und schieben Sie es nach oben; die Verriegelung erfolgt dann automatisch.

Citroen C5 Aircross. Praktische Tipps

► Das Rad 6 macht eine Vierteldrehung entgegen dem Uhrzeigersinn; achten Sie darauf, dass Ihre Hand sich nicht in dessen Nähe befindet.

Citroen C5 Aircross. Praktische Tipps

► Überprüfen Sie, dass der Mechanismus richtig verriegelt ist (Position A).

► Schließen Sie das Schloss 7 mit Hilfe des Schlüssels.

► Entfernen Sie den Schlüssel. Der Schlüssel kann nicht abgezogen werden, wenn das Schloss offen ist.

► Befestigen Sie die Kappe auf dem Schloss.

Citroen C5 Aircross. Praktische Tipps

► Entfernen Sie die Schutzabdeckung der Anhängerkupplung.

► Befestigen Sie den Anhänger auf der Anhängerkupplung.

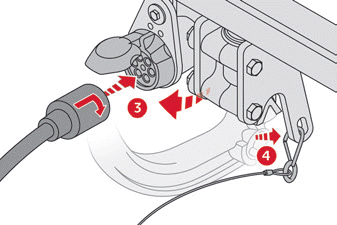

► Befestigen Sie das Kabel des Anhängers an der Sicherheitsöse 4 der Halterung.

► Drücken Sie die Anschluss-Steckdose 3 zum Arretieren nach unten.

► Führen Sie den Stecker des Anhängerkabels ein und drehen Sie ihn um eine Viertelumdrehung, um ihn an die Anschluss-Steckdose 3 der Halterung anzuschließen.

Demontage der Anhängerkupplung

► Greifen Sie den Stecker des Anhängerkabels, drehen Sie ihn um eine Viertelumdrehung und ziehen Sie ihn aus der Anschluss-Steckdose 3 der Halterung ab.

► Ziehen Sie die Anschluss-Steckdose 3 zum Verstauen wieder nach rechts

► Lösen Sie das Kabel des Anhängers aus der Sicherheitsöse 4 der Halterung.

► Kuppeln Sie den Anhänger vom Fahrzeug ab.

► Bringen Sie die Schutzabdeckung wieder auf der Anhängerkupplung an.

► Entfernen Sie die Kappe des Schlosses und drücken Sie sie auf den Schlüsselkopf.

Citroen C5 Aircross. Praktische Tipps

► Stecken Sie den Schlüssel in das Schloss 7.

► Öffnen Sie das Schloss mit Hilfe des Schlüssels.

Citroen C5 Aircross. Praktische Tipps

► Halten Sie den Kugelkopf 5 mit einer Hand fest.

Ziehen und drehen Sie mit der anderen Hand das Rad 6 im Uhrzeigersinn bis zum Anschlag, ohne es loszulassen.

► Entfernen Sie die Anhängerkupplung von unten aus der Halterung 1.

► Lassen Sie das Rad los; das Rad wird automatisch in der entriegelten Position (Position B) blockiert.

Citroen C5 Aircross. Praktische Tipps

► Bringen Sie den Schutzstecker 2 wieder an der Halterung 1 an.

► Verstauen Sie die Anhängerkupplung in ihrer Hülle so, dass sie vor Stoßeinwirkung und Schmutz geschützt ist.

Wartung

Eine korrekte Funktionsweise ist nur möglich, wenn die Anhängerkupplung und deren Halterung nicht verschmutzt sind.

Bevor Sie das Fahrzeug mit einem Hochdruckreiniger reinigen, muss die Anhängerkupplung ausgebaut sein und die Schutzkappe in die Halterung eingeführt sein.

Bringen Sie das beiliegende Etikett an einer gut sichtbaren Stelle an, in der Nähe der Halterung oder innen im Kofferraum.

Für Arbeiten am Kugelkopfsystem wenden Sie sich bitte an einen Vertreter des CITROËN-Händlernetzes oder an eine qualifizierte Fachwerkstatt.

Energiesparmodus

Dieses System steuert die Betriebsdauer bestimmter Funktionen, um die Batterie bei ausgeschalteter Zündung nicht zu stark zu entladen.

Nach dem Ausschalten des Motors können Sie noch für ca. 40 Minuten Funktionen wie die Audio- und Telematikanlage, die Scheibenwischer und das Abblendlicht oder die Deckenleuchten benutzen.

Auswahl des Modus

Beim Wechsel in den Energiesparmodus erscheint eine Bestätigungsmeldung und die aktiven Funktionen werden auf Bereitschaft geschaltet.

Wenn Sie gerade ein Gespräch führen, können Sie dieses mit der Freisprecheinrichtung Ihres Audiosystems noch ca. 10 Minuten lang fortsetzen.

Verlassen des Energiesparmodus

Die betreffenden Funktionen werden automatisch bei der nächsten Inbetriebnahme des Fahrzeugs reaktiviert.

Um die Funktionen sofort wieder benutzen zu können, starten Sie den Motor und lassen ihn laufen:

  • weniger als zehn Minuten, um die Verbraucher ca. fünf Minuten in Betrieb nehmen zu können,
  • länger als 10 Minuten, damit sie ca. 30 Minuten verfügbar sind.

Beachten Sie die Laufzeiten des Motors, um ein ordnungsgemäßes Laden der Batterie zu gewährleisten.

Starten Sie den Motor nicht immer wieder und andauernd neu, um die Batterie zu laden.

Bei entladener Batterie springt der Motor nicht an.

Für weitere Informationen zur 12V-Batterie siehe entsprechenden Abschnitt.

Entlastung der Batterie

Diese Funktion dient dazu, die Benutzung bestimmter elektrischer Verbraucher unter Berücksichtigung des Ladezustandes der Batterie zu steuern.

Während der Fahrt werden bestimmte Verbraucher wie Klimaanlage und beheizbare Heckscheibe vorübergehend deaktiviert.

Die ausgeschalteten Verbraucher werden automatisch wieder eingeschaltet, wenn es die Bedingungen erlauben.

Schneeketten

Bei winterlichen Witterungsbedingungen verbessern Schneeketten die Traktion sowie das Fahrverhalten des Fahrzeugs bei Bremsvorgängen.

Die Schneeketten dürfen nur auf die Vorderräder montiert werden. Sie dürfen nicht auf Noträdern montiert werden.

Bitte beachten Sie die für jedes Land geltenden Vorschriften zur Verwendung von Schneeketten und die erlaubte Höchstgeschwindigkeit.

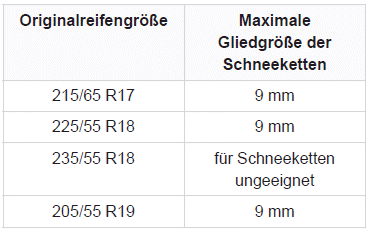

Verwenden Sie nur Schneeketten, die für den Radtyp/die Reifendimension entwickelt wurden, mit dem/der das Fahrzeug ausgestattet ist:

Citroen C5 Aircross. Praktische Tipps

Für weitere Informationen über Schneeketten wenden Sie sich bitte an einen Vertreter des CITROËN-Händlernetzes oder an eine qualifizierte Fachwerkstatt.

Montagehinweise

► Um die Ketten unterwegs anzulegen, halten Sie Ihr Fahrzeug auf einer ebenen Fläche am Straßenrand an.

► Ziehen Sie die Feststellbremse an, und legen Sie gegebenenfalls Keile unter die Räder, um zu verhindern, dass das Fahrzeug sich bewegt.

► Legen Sie die Ketten unter Beachtung der Herstelleranweisungen an.

► Fahren Sie vorsichtig an und fahren Sie eine kurze Zeit unterhalb von 50 km/h.

► Halten Sie das Fahrzeug an und sorgen Sie dafür, dass die Ketten richtig gespannt sind.

Es wird dringend empfohlen, das Anlegen der Schneeketten vor der Abreise auf einem ebenen und trockenen Untergrund zu üben.

Vermeiden Sie es, mit Schneeketten auf Straßen zu fahren, auf denen der Schnee schon geschmolzen ist, um die Reifen des Fahrzeugs und den Straßenbelag nicht zu beschädigen. Wenn das Fahrzeug mit Aluminiumfelgen ausgestattet ist, sorgen Sie dafür, dass weder die Kette noch die Fixierungen mit der Felge in Kontakt kommen.

Kälteschutz

(Je nach Vertriebsland)

Abnehmbare Abdeckung, die dazu dient, eine Anhäufung von Schnee im Bereich des Kühlerventilators zu vermeiden.

Sie besteht aus zwei Elementen, die unten am vorderen Stoßfänger angebracht werden sowie einem weiteren Element, das unten in der Mitte angebracht wird.

Bei Problemen mit dem Anbringen/ Entfernen

Wenden Sie sich an einen Vertreter des CITROËN-Händlernetzes oder an eine qualifizierte Fachwerkstatt.

Bevor Sie den Kälteschutz anbringen oder entfernen, vergewissern Sie sich, dass Motor und Ventilator ausgeschaltet sind.

Der Kälteschutz muss entfernt werden:

  • bei Außentemperaturen über 10 ºC,
  • beim Abschleppen,
  • bei Geschwindigkeiten über 120 km/h.

Ausbau

Citroen C5 Aircross. Praktische Tipps

Seitlicher Kälteschutz

► Führen Sie einen Schlitzschraubendreher in die Öffnungen des Kälteschutzes und lockern Sie die 4 Clips, um sie zu lösen.

► Kippen Sie den Kälteschutz vorsichtig nach unten.

► Ziehen Sie den Kälteschutz zu sich heran, um die gesamte Einheit zu lösen.

Unterer mittlerer Kälteschutz

► Führen Sie einen Schlitzschraubendreher in die Öffnungen des Kälteschutzes und lockern Sie die 5 Clips, um sie zu lösen.

► Ziehen Sie den Kälteschutz zu sich heran, um die gesamte Einheit zu lösen.

Einbau

Citroen C5 Aircross. Praktische Tipps

► Halten Sie einen seitlichen Kälteschutz an der entsprechenden Seite vor das untere Gitter des Stoßfängers.

► Setzen Sie die Haltelaschen in den Stoßfänger ein, bis alle korrekt angebracht sind.

► Stellen Sie durch Drücken auf den Rand sicher, dass die Einheit fest sitzt.

Wiederholen Sie den Vorgang für den anderen seitlichen Kälteschutz, und dann für den unteren mittleren Kälteschutz im unteren Teil des Stoßfängers.

Dachträger

Aus Sicherheitsgründen und um jegliche Beschädigung des Daches zu vermeiden, dürfen ausschließlich nur für das Fahrzeug homologierte Dachquerträger montiert werden.

Halten Sie sich an die Einbauanweisungen und die Nutzungsbedingungen in der mit den Dachträgern gelieferten Bedienungsanleitung.

Auf die Querträger verteilte Höchstlast bei einer maximalen Ladehöhe von 40 cm (außer Fahrradträger): 75 kg.

Dieser Wert kann sich ändern. Beachten Sie hierzu die maximale Dachträgerlast, die in der mit den Dachträgern gelieferten Anleitung angegeben ist.

Wenn die Ladehöhe 40 cm übersteigt, passen Sie die Fahrzeuggeschwindigkeit dem Straßenprofil an, damit die Dachträger und die Befestigungen am Fahrzeug nicht beschädigt werden.

Beachten Sie die gesetzlichen Bestimmungen des jeweiligen Landes hinsichtlich des Transports von Gegenständen, die länger als das Fahrzeug sind.

Citroen C5 Aircross. Praktische Tipps

Ausstell-/Schiebedach

Betätigen Sie das Dach nicht bei Verwendung der Dachträger. Gefahr erheblicher Beschädigung!

Empfehlungen

Lasten gleichmäßig verteilen, einseitige Belastung vermeiden.

Die schwersten Gepäckstücke möglichst weit unten, nahe am Dach verstauen.

Achten Sie auf eine sichere Befestigung der Ladung.

Fahren Sie vorsichtig, da sich eine erhöhte Seitenwindempfindlichkeit auf die Stabilität des Fahrzeugs auswirken kann.

Überprüfen Sie regelmäßig die Sicherheit und den festen Sitz der Dachträger, jedoch mindestens vor jeder Fahrt.

Bauen Sie die Dachgepäckträger wieder ab, wenn sie nicht mehr benötigt werden.

Direkte Montage am Dach

Citroen C5 Aircross. Praktische Tipps

Die Querträger dürfen nur an den vier Befestigungspunkten am Dachrahmen montiert werden. Bei geschlossen Türen werden diese Befestigungspunkte durch die Türen verdeckt.

Das Befestigungsmaterial der Dachträger beinhaltet einen Stift, der in die Öffnung der jeweiligen Befestigungspunkte eingeführt werden muss.

Anbringen auf Längsträgern

Citroen C5 Aircross. Praktische Tipps

Sie müssen die Querträger auf den auf die Längsträger eingravierten Markierungen anbringen.
