Lexus UX > Motorraum

Komponenten

1. Sicherungskästen
2. Motor-Kühlmittelbehälter
3. Öleinfülldeckel
4. Leistungssteuereinheit-Kühlmittelbehälter
5. Kühler
6. Kondensator
7. Elektrische Kühlerlüfter
8. Ölmessstab
9. Waschflüssigkeitsbehälter

Kontrollieren und Korrigieren des Motorölstands

Führen Sie die Ölstandsmessung bei betriebswarmem, ausgeschaltetem Motor mit dem Messstab durch.

■ Kontrollieren des Motorölstands

1. Stellen Sie das Fahrzeug auf ebenem Untergrund ab. Warten Sie nach dem Warmlaufen des Motors und dem Ausschalten des Hybridsystems mehr als 5Minuten, damit das Öl in die Ölwanne zurückfließen kann.

2. Ziehen Sie den Messstab heraus und halten Sie dabei einen Lappen unter das Ende des Messstabs.

3. Wischen Sie den Messstab ab.

4. Führen Sie den Messstab wieder vollständig ein.

5. Ziehen Sie den Messstab heraus, halten Sie dabei einen Lappen unter das Ende des Messstabs und prüfen Sie den Ölstand.

1. Niedrig
2. Normal
3. Zu viel

Abhängig vom Fahrzeug- oder Motortyp kann die Form des Messstabs abweichen.

6. Wischen Sie den Messstab ab und führen Sie ihn wieder vollständig ein.

■ Kontrollieren der Ölsorte und Vorbereiten der benötigten Hilfsmittel

Stellen Sie sicher, dass Sie die richtige Ölsorte verwenden, und legen Sie die zum Nachfüllen von Öl benötigten Hilfsmittel bereit.

• Wahl des richtigen Motoröls
• Ölfüllmenge (Minimum → Maximum) 1,5 L
• Hilfsmittel

Sauberer Trichter

■ Nachfüllen von Motoröl

Füllen Sie Motoröl derselben Sorte nach, wenn der Ölstand unter oder in der Nähe der Minimum-Markierung liegt.

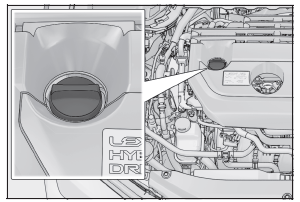

1. Schrauben Sie den Öleinfülldeckel gegen den Uhrzeigersinn ab.

2. Füllen Sie das Motoröl langsam ein und kontrollieren Sie dabei den Ölstand mithilfe des Messstabs.

3. Schrauben Sie den Öleinfülldeckel im Uhrzeigersinn wieder auf.

■ Motorölverbrauch

Während der Fahrt wird eine gewisse Menge Motoröl verbraucht. In den folgenden Fällen kann der Ölverbrauch ansteigen und Motoröl muss möglicherweise zwischen den regulären Ölwechselintervallen aufgefüllt werden.

• Wenn der Motor neu ist, beispielsweise direkt nach dem Kauf des Fahrzeugs oder dem Austausch des Motors
• Wenn Öl minderwertiger Qualität oder Öl mit falscher Viskosität verwendet wird
• Bei Fahrten mit hohen Motordrehzahlen oder hoher Last, beim Abschleppen oder bei Fahrten mit häufigem Beschleunigen und Abbremsen
• Wenn der Motor längere Zeit im Leerlauf läuft oder wenn häufig bei starkem Verkehrsaufkommen gefahren wird

■ Nach dem Motorölwechsel

Die Motoröl-Wartungsdaten müssen zurückgesetzt werden. Gehen Sie wie folgt vor:

1. Drücken Sie oder auf den Instrumentenschaltern und wählen Sie .

2. Drücken Sie oder auf den Instrumentenschaltern, wählen Sie "Fzg.Einst." und drücken Sie dann "OK".

3. Drücken Sie oder auf den Instrumentenschaltern, wählen Sie "Ölwartung" und halten Sie dann "OK" gedrückt.

4. Wählen Sie "Ja" und drücken Sie "OK".

Wenn der Rücksetzvorgang abgeschlossen ist, wird "Rücksetzen abgeschlossen" angezeigt.

WARNUNG

■ Altöl

• Da Altöl Schadstoffe enthält, die unter Umständen zu Hautentzündungen und Hautkrebs führen können, sollten Sie darauf achten, dass Ihre Haut nicht längere Zeit und wiederholt mit Altöl in Berührung kommt. Um Altöl von Ihrer Haut zu entfernen, waschen Sie es gründlich mit Wasser und Seife ab.
• Entsorgen Sie Altöl und gebrauchte Ölfilter nur auf sichere und vorschriftsgemäße Weise. Entsorgen Sie Altöl und gebrauchte Filter weder über die Mülltonne noch über die Kanalisation oder das Erdreich. Informationen zum Recycling bzw. zur Entsorgung erhalten Sie bei jedem Lexus-Vertragshändler bzw. jeder Lexus-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt sowie bei Tankstellen oder Autozubehörgeschäften.
• Bewahren Sie Altöl für Kinder unzugänglich auf.

HINWEIS

■ So vermeiden Sie schwere Motorschäden

Kontrollieren Sie regelmäßig den Ölstand.

■ Beim Wechseln des Motoröls

• Achten Sie darauf, dass kein Motoröl auf die Fahrzeugbauteile gelangt.
• Vermeiden Sie ein Überfüllen, da sonst der Motor beschädigt werden könnte.
• Kontrollieren Sie den Ölstand bei jedem Nachfüllen mit dem Messstab.
• Stellen Sie sicher, dass der Öleinfülldeckel ordnungsgemäß festgezogen ist.

Kontrollieren des Kühlmittelstands

Der Kühlmittelstand muss sich bei kaltem Hybridsystem zwischen der "MAX"/"F"- und der "MIN"/"L"-Markierung des Behälters befinden.

■ Motor-Kühlmittelbehälter

1. Verschlusskappe des Kühlmittelbehälters
2. "MAX"-Markierung
3. "MIN"-Markierung

Befindet sich der Füllstand unter oder an der "MIN"-Markierung, füllen Sie Kühlmittel bis zur "MAX"-Markierung nach.

■ Leistungssteuereinheit-Kühlmittelbehälter

1. Verschlusskappe des Kühlmittelbehälters
2. "F"-Markierung
3. "L"-Markierung

Befindet sich der Füllstand unter oder an der "L"-Markierung, füllen Sie Kühlmittel bis zur "F"-Markierung nach.

■ Wahl des richtigen Kühlmittels

Verwenden Sie ausschließlich "Toyota Super Long Life Coolant" (Toyota-Langzeitkühlmittel) oder ein gleichermaßen hochwertiges, äthylenglykolhaltiges Kühlmittel ohne Silikat-, Amin-, Nitrit- und Boratverbindungen auf der Grundlage langlebiger, hybrider, organischer Säuren.

"Toyota Super Long Life Coolant" (Toyota- Langzeitkühlmittel) ist eine Mischung aus 50 % Kühlmittel und 50 % destilliertem Wasser.

(Geeignet für Temperaturen bis: -35 ºC) Für weitere Einzelheiten zum Kühlmittel setzen Sie sich mit einem Lexus-Vertragshändler bzw. einer Lexus-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt in Verbindung.

■ Wenn der Kühlmittelstand kurz nach dem Nachfüllen wieder absinkt

Unterziehen Sie Kühler, Schläuche, Verschlusskappen des Motor- bzw. Leistungssteuereinheit- Kühlmittelbehälters, Ablasshahn und Wasserpumpe einer Sichtprüfung.

Wenn Sie keine undichte Stelle finden können, lassen Sie die Verschlusskappe und das Kühlsystem von einem Lexus-Vertragshändler bzw. einer Lexus-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt auf Undichtigkeiten prüfen.

WARNUNG

■ Bei heißem Hybridsystem

Entfernen Sie nicht die Verschlusskappe des Motor- bzw. Leistungssteuereinheit-Kühlmittelbehälters.

Das Kühlsystem kann unter Druck stehen, und wenn die Verschlusskappe entfernt wird, kann heißes Kühlmittel herausspritzen und schwere Verletzungen verursachen, wie zum Beispiel Verbrennungen.

HINWEIS

■ Beim Nachfüllen von Kühlmittel

Als Kühlmittel eignet sich weder reines Wasser noch reines Frostschutzmittel. Nur die korrekte Mischung aus Wasser und Frostschutzmittel gewährleistet einwandfreie Schmierung, Korrosionsschutz und Kühlung.

Lesen Sie in jedem Fall das Etikett des Frostschutz- oder Kühlmittels.

■ Wenn Kühlmittel verschüttet wird

Waschen Sie es mit Wasser ab, um Schäden an Bauteilen oder Lack zu verhindern.

Überprüfen des Kühlers und Kondensators

Überprüfen Sie den Kühler und den Kondensator und entfernen Sie jegliche Fremdkörper.

Falls eines der oben genannten Teile stark verschmutzt ist oder Sie nicht wissen, in welchem Zustand es ist, lassen Sie Ihr Fahrzeug von einem Lexus-Vertragshändler bzw. einer Lexus-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt überprüfen.

WARNUNG

■ Bei heißem Hybridsystem

Berühren Sie weder Kühler noch Kondensator, da diese heiß sein und schwere Verletzungen verursachen können, wie zum Beispiel Verbrennungen.

■ Wenn die elektrischen Kühlerlüfter in Betrieb sind

Berühren Sie nicht den Motorraum.

Stellen Sie vor Arbeiten in der Nähe der elektrischen Kühlerlüfter oder des Grills sicher, dass sich der Start-Schalter auf OFF befindet.

Nachfüllen von Waschflüssigkeit

Falls keine der Scheibenwaschanlagen funktioniert oder "Scheiben- waschflüssigkeitsstand niedrig." auf dem Multi-Informationsdisplay angezeigt wird, könnte der Waschflüssigkeitsbehälter leer sein.

Füllen Sie Waschflüssigkeit nach.

WARNUNG

■ Beim Nachfüllen von Waschflüssigkeit

Füllen Sie niemals Waschflüssigkeit nach, wenn das Hybridsystem heiß oder in Betrieb ist, da die Waschflüssigkeit Alkohol enthält und sich daher entzünden könnte, falls sie mit dem Motor usw. in Kontakt kommt.

HINWEIS

■ Verwenden Sie keine anderen Flüssigkeiten außer Waschflüssigkeit

Verwenden Sie kein Seifenwasser oder Motor-Frostschutzmittel anstelle von Waschflüssigkeit.

Anderenfalls kann es zu Streifenbildung auf dem Lack kommen und die Pumpe kann beschädigt werden, wodurch keine Waschflüssigkeit mehr versprüht werden kann.

■ Verdünnen von Waschflüssigkeit

Verdünnen Sie die Waschflüssigkeit nach Bedarf mit Wasser.

Beachten Sie die Gefriertemperaturen, die auf dem Etikett der Waschflüssigkeitsflasche angegeben sind.

12-V-Batterie

Einbauort

Die 12-V-Batterie befindet sich auf der linken Seite des Gepäckraums.

■ Vor dem Aufladen

Beim Aufladen produziert die 12-V-Batterie entflammbares und explosives Wasserstoffgas.

Beachten Sie daher vor dem Aufladen die folgenden Vorsichtsmaßregeln:

• Klemmen Sie unbedingt das Massekabel ab, wenn Sie die 12-V-Batterie im Fahrzeug aufladen.
• Achten Sie darauf, dass der Ein-/Aus-Schalter des Ladegeräts ausgeschaltet ist, wenn die Ladekabel an die 12-V-Batterie angeklemmt bzw. von ihr abgeklemmt werden.

■ Vor dem Aufladen

Beim Aufladen produziert die 12-V-Batterie entflammbares und explosives Wasserstoffgas.

Beachten Sie daher vor dem Aufladen die folgenden Vorsichtsmaßregeln:

• Klemmen Sie unbedingt das Massekabel ab, wenn Sie die 12-V-Batterie im Fahrzeug aufladen.
• Achten Sie darauf, dass der Ein-/Aus-Schalter des Ladegeräts ausgeschaltet ist, wenn die Ladekabel an die 12-V-Batterie angeklemmt bzw. von ihr abgeklemmt werden.

1. Schalten Sie den Schalt-/Wählhebel auf "P".

2. Öffnen und schließen Sie eine der Türen.

3. Starten Sie das Hybridsystem erneut.

• Unmittelbar nach dem Wiederanklemmen der 12-V-Batterie ist das Entriegeln der Türen mit dem intelligenten Zugangs- und Startsystem eventuell nicht möglich. Ist dies der Fall, verwenden Sie die Fernbedienung oder den mechanischen Schlüssel zum Verriegeln/ Entriegeln der Türen.
• Starten Sie das Hybridsystem mit dem Start- Schalter auf ACC. Das Hybridsystem starteteventuell nicht, wenn der Start-Schalter ausgeschaltet ist. Beim zweiten Versuch wird das Hybridsystem jedoch normal funktionieren.
• Der Modus des Start-Schalters wird vom Fahrzeug gespeichert. Wird die 12-V-Batterie wieder angeklemmt, schaltet das Fahrzeug den Modus des Start-Schalters zurück in den Zustand vor dem Abklemmen der 12-V-Batterie.

  Achten Sie darauf, vor dem Abklemmen der 12-V-Batterie den Start-Schalter auszuschalten.

  Seien Sie beim Anklemmen der 12- V-Batterie besonders vorsichtig, wenn der Modus des Start-Schalters vor dem Abklemmen der 12-V-Batterie nicht bekannt ist.

Lässt sich das System mit den oben beschriebenen Methoden auch nach mehrmaligen Versuchen nicht starten, setzen Sie sich mit einem Lexus-Vertragshändler bzw. einer Lexus-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt in Verbindung.

WARNUNG

■ Chemikalien in der 12-V-Batterie

Die 12-V-Batterie enthält giftige und ätzende Schwefelsäure und kann entflammbares und explosives Wasserstoffgas produzieren.

Befolgen Sie bei Arbeiten im Bereich der 12- V-Batterie die folgenden Vorsichtsmaßregeln, um das Risiko tödlicher oder schwerer Verletzungen zu minimieren:

• Berühren Sie die Pole der 12-V-Batterie nicht mit Werkzeugen, um Funkenbildung zu vermeiden.
• Rauchen Sie nicht und zünden Sie kein Streichholz in der Nähe der 12-V-Batterie an.
• Vermeiden Sie Kontakt mit Augen, Haut oder Kleidung.
• Elektrolyt darf keinesfalls eingeatmet oder verschluckt werden.
• Tragen Sie beim Arbeiten in der Nähe der 12-V-Batterie eine Schutzbrille.
• Halten Sie Kinder von der 12-V-Batterie fern.

■ Geeignete Orte für das Aufladen der 12- V-Batterie

Laden Sie die 12-V-Batterie immer in einem offenen Bereich auf. Laden Sie die 12-V-Batterie nicht in einer Garage oder einem geschlossenen Raum ohne ausreichende Belüftung auf.

■ Erste-Hilfe-Maßnahmen bei Kontakt mit Elektrolyt

• Bei Kontakt des Elektrolyts mit Ihren Augen Spülen Sie Ihre Augen mindestens 15 Minuten lang mit klarem Wasser und suchen Sie sofort einen Arzt auf. Wenn möglich, tragen Sie auf dem Weg zum nächsten Arzt weiterhin Wasser mit Hilfe eines Schwamms oder Tuchs auf.
• Bei Kontakt des Elektrolyts mit Ihrer Haut Spülen Sie die betroffene Stelle gründlich mit Wasser ab. Wenn Sie danach noch immer Schmerzen oder ein Brennen verspüren, suchen Sie sofort einen Arzt auf.
• Bei Kontakt des Elektrolyts mit Ihrer Kleidung Der Elektrolyt kann durch die Kleidung auf die Haut dringen. Legen Sie die Kleidung umgehend ab und befolgen Sie, wenn nötig, die o. g. Schritte.
• Bei versehentlichem Verschlucken von Elektrolyt Trinken Sie reichlich Wasser oder Milch. Suchen Sie sofort einen Arzt auf.

HINWEIS

■ Beim Aufladen der 12-V-Batterie

Laden Sie die 12-V-Batterie niemals bei laufendem Hybridsystem auf. Stellen Sie außerdem sicher, dass alle Nebenverbraucher ausgeschaltet sind.

Entfernen der Abdeckung der 12- V-Batterie

1. Öffnen Sie den rechten seitlichen Gepäckraumboden.

2. Entfernen Sie den rechten seitlichen Gepäckraumboden.

3. Entfernen Sie die Abdeckung der 12- V-Batterie.

Außen

Stellen Sie sicher, dass die Pole der 12-V-Batterie nicht korrodiert sind und dass keine lockeren Anschlüsse, Risse oder lockere Klemmen vorhanden sind.

1. Batteriepole
2. Haltebügel

Überprüfen des Zustands der 12-V-Batterie

Überprüfen Sie den Zustand der 12-V-Batterie, indem Sie die Anzeigefarbe kontrollieren.

1. Blau: Guter Zustand
2. Rot: Laden ist erforderlich.

   Lassen Sie das Fahrzeug von einem Lexus-Vertragshändler bzw. einer Lexus-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt überprüfen.

3. Transparent: Austausch ist erforderlich.

   Lassen Sie die 12-V-Batterie von einem Lexus- Vertragshändler bzw. einer Lexus-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt überprüfen.

Anbringen der Abdeckung der 12- V-Batterie

1. Bringen Sie die Abdeckung der 12-V-Batterie an.

2. Setzen Sie den rechten seitlichen Gepäckraumboden ein.

Reifen

Vorsichtsmaßregeln für Wartungsarbeitenin Eigenregie
