Jeep Compass: Sicherungen

Die Sicherungssysteme im Jeep Compass II Gen (2016–2020) sind entscheidend für die elektrische Sicherheit und Funktionalität des Fahrzeugs. In diesem Artikel erfahren Sie, wie die verschiedenen Sicherungskästen im Motorraum, Innenraum und Laderaum aufgebaut sind und welche Rolle sie beim Schutz sensibler Komponenten wie Airbags, Bremsen und Multimedia spielen. Ob Sie eine durchgebrannte Sicherung ersetzen oder die Position bestimmter Sicherungshalter identifizieren möchten – dieser Beitrag bietet eine praxisnahe Anleitung für Jeep Compass-Fahrer. Mit klaren Warnhinweisen und visuellen Darstellungen wird die Wartung der Sicherungen verständlich und sicher erklärt.

WARNUNG!

• Verwenden Sie beim Austauschen einer durchgebrannten Sicherung stets eine entsprechende Ersatzsicherung mit dem gleichen Amperewert wie die ursprüngliche Sicherung. Tauschen Sie eine Sicherung nie gegen eine andere Sicherung mit einem höheren Amperewert aus. Ersetzen Sie eine durchgebrannte Sicherung nie durch Metalldrähte oder anderes Material. Stecken Sie keine Sicherung in einen Schutzschalter- Steckplatz oder umgekehrt.

  Wenn Sie keine geeigneten Sicherungen verwenden, kann dies zu schweren Verletzungen, Feuer und/oder Sachschäden führen.

• Stellen Sie vor dem Austausch einer Sicherung sicher, dass die Zündung ausgeschaltet ist und dass alle anderen Funktionen ausgeschaltet und/oder deaktiviert sind.
• Wenn die ausgetauschte Sicherung erneut durchbrennt, wenden Sie sich an einen Vertragshändler.
• Wenn eine allgemeine Schutzsicherung für Sicherheitssysteme (Airbag-System, Bremsanlage), Kraftübertragungssysteme (Motorsystem, Getriebesystem) oder das Lenksystem durchbrennt, wenden Sie sich an einen Vertragshändler.

VORSICHT! Falls der hintere Motorraum gereinigt werden muss, achten Sie darauf, dass der Sicherungskasten und die Frontscheibenwischermotoren nicht unmittelbar mit Wasser in Berührung kommen.

Allgemeine Informationen

Die Sicherungen schützen elektrische Systeme gegen zu hohen Strom.

Wenn ein Gerät nicht funktioniert, müssen Sie das Sicherungselement in der Blattsicherung auf einen Bruch/eine Aufschmelzung prüfen.

Denken Sie auch daran, dass durch eine Verwendung von Steckdosen bei abgestelltem Motor über einen längeren Zeitraum die Batterie im Fahrzeug entladen werden kann.

Lage der Sicherungen

Die Sicherungen sind in Controller im Motorraum zusammengefasst.

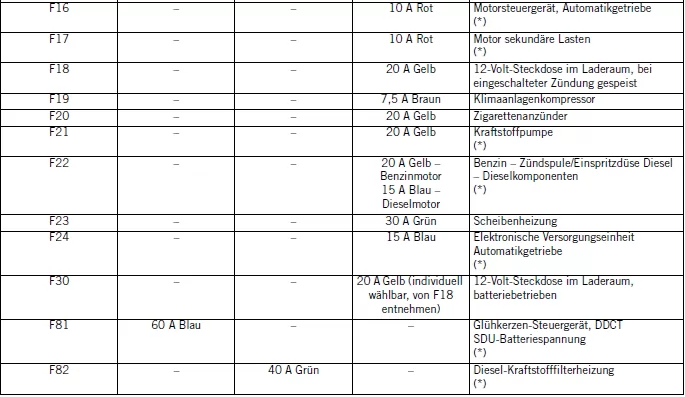

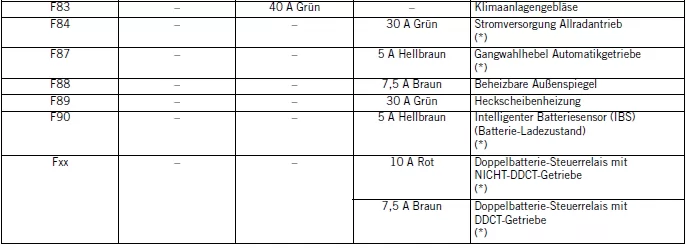

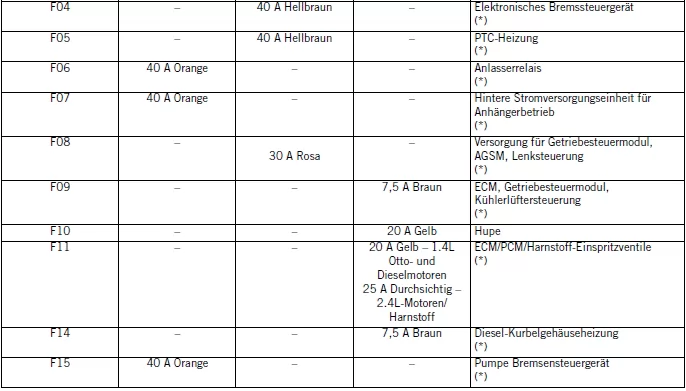

Sicherungen im Motorraum/Stromversorgungseinheit

Der Motorraum-Sicherungskasten befindet sich auf der linken Seite des Motorraums.

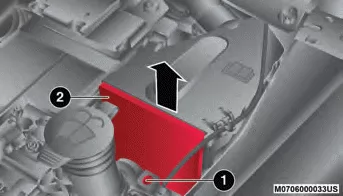

Lage von Sicherungskasten und Abdeckung

1. Abdeckungsschraube
2. Sicherungsabdeckung

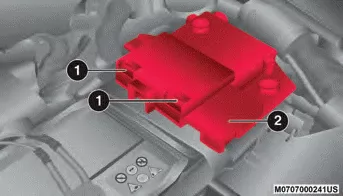

Lage der Batteriesicherungsabdeckung

1. Laschen der Sicherungsabdeckung
2. Sicherungsabdeckung

HINWEIS: Sicherungen für Sicherheitssysteme (markiert mit *) müssen von einem Vertragshändler gewartet werden.

Der Sicherungskasten verfügt an der Unterseite über zusätzliche ATO-Sicherungsträger.

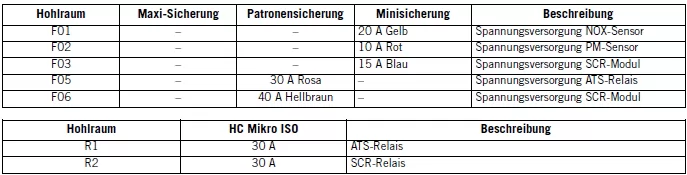

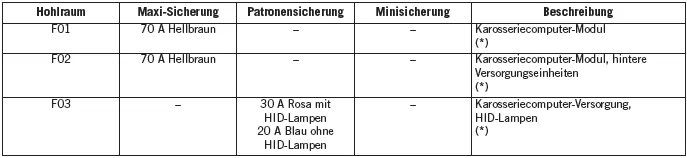

Sicherungen im Motorraum/Nebentafel

Der Hilfssicherungskasten befindet sich vor der Batterie auf der linken Seite des Motorraums.

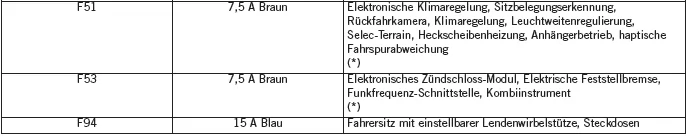

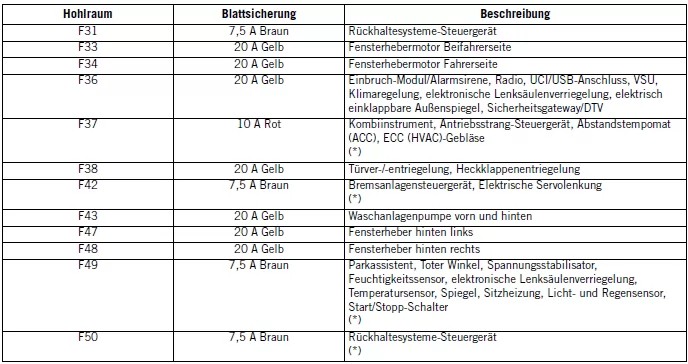

Innenraum, Sicherungen

Die Sicherungsplatte im Innenraum befindet sich im Fahrgastraum an der linken Seite des Armaturenbretts unter der Instrumententafel.

HINWEIS: Sicherungen für Sicherheitssysteme (markiert mit *) müssen von einem Vertragshändler gewartet werden.

Sicherungs-/Relaiskasten im hinteren Laderaum

Für den Zugang zu den Sicherungen entfernen Sie die Zugangsklappe von der linken Rückseite des hinteren Laderaums.

Zugangsklappe zum Sicherungskasten im Laderaum

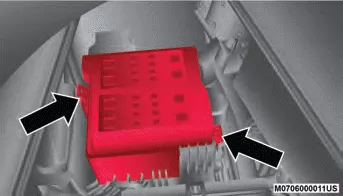

Um die Sicherungsabdeckung zu entfernen, drücken Sie auf die Laschen, und heben Sie sie nach oben.

Abdeckung des Sicherungskastens im Laderaum

Die Sicherungen können in zwei Einheiten enthalten sein. Sicherungshalter Nr. 1 befindet sich am nächsten zum Heck des Fahrzeugs und Sicherungshalter Nr. 2 (bei Ausstattung mit Anhängerkupplung) befindet sich am nächsten zur Vorderseite des Fahrzeugs.

HINWEIS: Sicherungen für Sicherheitssysteme (markiert mit *) müssen von einem Vertragshändler gewartet werden.

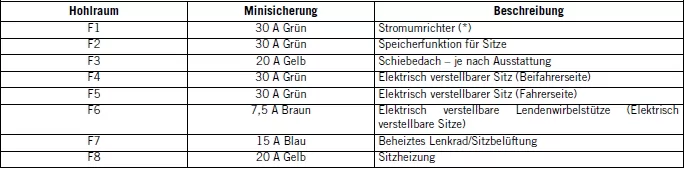

Sicherungshalter Nr. 1

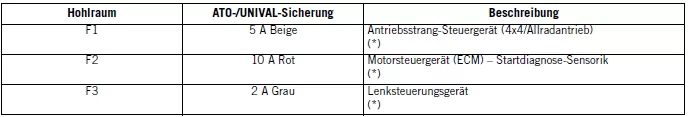

Sicherungshalter Nr. 2

Auf der Sicherungs-/Relaiskastenhalterung im hinteren Laderaum ist ein Maxi-Sicherungshalter für die elektrisch betätigte Heckklappe und ein ATO/UNI Val-Sicherungshalter für die Hi-Fi-Anlage vorhanden.

Die Sicherungssysteme im Jeep Compass II Gen (2016–2020) sind darauf ausgelegt, maximale Sicherheit und Zuverlässigkeit zu gewährleisten. Durch die strategische Platzierung der Sicherungskästen im Motorraum, Innenraum und Laderaum wird eine einfache Wartung ermöglicht. Die klare Kennzeichnung und die Verwendung von ATO- und Maxi-Sicherungen erleichtern die Identifikation und den Austausch.

Besonders hervorzuheben ist die Integration von Sicherungen für sicherheitsrelevante Systeme wie Airbags, Bremsen und Motorsteuerung, die ausschließlich von autorisierten Werkstätten gewartet werden sollten. Dies unterstreicht die Bedeutung einer fachgerechten Handhabung und regelmäßigen Kontrolle, um die Funktionstüchtigkeit des Jeep Compass langfristig zu sichern.

Ob für den täglichen Gebrauch oder anspruchsvolle Fahrbedingungen – ein intaktes Sicherungssystem ist essenziell für die Betriebssicherheit. Der Jeep Compass (2016–2020) bietet hier eine robuste und wartungsfreundliche Lösung, die den Anforderungen moderner Fahrer gerecht wird.
