Lexus UX: Reinigen der Lufteinlassöffnung und des Filters der Hybridbatterie (Traktionsbatterie)

Die Hybridtechnologie des Lexus UX 250h (seit 2018) erfordert besondere Aufmerksamkeit bei der Wartung. Dieser Artikel widmet sich der Reinigung der Lufteinlassöffnung und des Filters der Traktionsbatterie – ein oft unterschätzter Aspekt der Fahrzeugpflege. Durch regelmäßige Kontrolle und Reinigung lassen sich Effizienzverluste vermeiden und die Lebensdauer der Batterie verlängern. Der Beitrag bietet eine Schritt-für-Schritt-Anleitung für eine sichere und effektive Wartung dieses sensiblen Bereichs.

Um einen Anstieg des Kraftstoffverbrauchs zu vermeiden, überprüfen Sie die Lufteinlassöffnung der Hybridbatterie (Traktionsbatterie) regelmäßig auf Staub und Verstopfungen. Bei Staub oder Verstopfungen oder wenn "Wartung erforderlich an Kühlteilen der Traktionsbatterie, siehe Anleitung." auf dem Multi-Informationsdisplay angezeigt wird, reinigen Sie die Lufteinlassöffnung wie folgt:

Reinigen der Lufteinlassöffnung

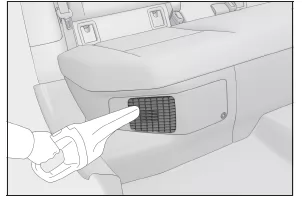

Entfernen Sie Staub von der Lufteinlassöffnung mit einem Staubsauger usw.

Verwenden Sie zum Absaugen von Staub und Verstopfungen ausschließlich Unterdruck.

Wenn Sie versuchen, Staub und Verstopfungen mit einer Druckluftpistole usw. herauszublasen, können die Verunreinigungen in die Lufteinlassöffnung gelangen.

Wenn sich Staub und Verstopfungen nicht vollständig entfernen lassen

Wenn sich Staub und Verstopfungen bei eingebauter Lufteinlassöffnung nicht vollständig entfernen lassen, nehmen Sie die Abdeckung ab und reinigen Sie den Filter.

1. Schalten Sie den Start-Schalter aus.

2. Entfernen Sie den Clip mit einem Kreuzschlitzschraubendreher.

3. Nehmen Sie die Abdeckung der Lufteinlassöffnung ab.

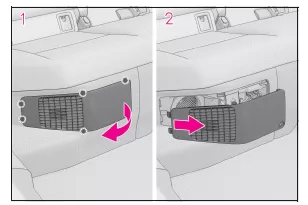

1. Ziehen Sie an der Abdeckung wie in der Abbildung gezeigt, um die 5 Klauen zu lösen, und beginnen Sie dabei mit der Klaue in der rechten oberen Ecke.
2. Ziehen Sie die Abdeckung in Richtung Fahrzeugfront, um sie abzunehmen.

4. Entfernen Sie den Filter der Lufteinlassöffnung.

1. Lösen Sie die 1 Klaue wie in der Abbildung gezeigt.
2. Nehmen Sie den Filter von der Abdeckung ab.

5. Befreien Sie den Filter mit einem Staubsauger usw. von Staub und Verstopfungen.

Entfernen Sie auch von der Innenseite der Abdeckung der Lufteinlassöffnung Staub und Verstopfungen.

6. Bringen Sie den Filter wieder an der Abdeckung an.

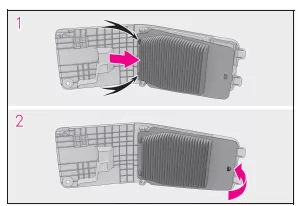

1. Setzen Sie den Filter wie in der Abbildung gezeigt auf die 2 Klauen.
2. Lassen Sie die 1 Klaue einrasten, um den Filter zu befestigen.

Achten Sie darauf, den Filter beim Einbau nicht zu verbiegen oder zu verformen.

7. Bringen Sie die Abdeckung der Lufteinlassöffnung an.

1. Setzen Sie die Lasche der Abdeckung wie in der Abbildung gezeigt ein.
2. Drücken Sie auf die Abdeckung, damit die 5 Klauen einrasten.

8. Bringen Sie den Clip mit einem Kreuzschlitzschraubendreher an.

■ In den folgenden Fällen muss die Lufteinlassöffnung planmäßig gewartet werden

Unter bestimmten Bedingungen, z. B. wenn das Fahrzeug häufig oder bei starkem Verkehrsaufkommen oder in staubigen Gegenden zum Einsatz kommt, muss die Lufteinlassöffnung möglicherweise häufiger gereinigt werden. Einzelheiten finden Sie im "Lexus-Kundendienstheft" oder im "Lexus-Garantieheft".

■ Reinigen der Lufteinlassöffnung

• Staub in der Lufteinlassöffnung kann die Kühlung der Hybridbatterie (Traktionsbatterie) beeinträchtigen. Wenn das Laden/Entladen der Hybridbatterie (Traktionsbatterie) eingeschränkt wird, kann sich die Strecke, die mit dem Elektromotor (Traktionsmotor) zurückgelegt werden kann, verringern und der Kraftstoffverbrauch kann ansteigen. Überprüfen und reinigen Sie die Lufteinlassöffnung regelmäßig.
• Bei einem unsachgemäßen Umgang mit der Abdeckung der Lufteinlassöffnung und dem Filter können diese beschädigt werden. Wenn Sie Bedenken bezüglich der Reinigung des Filters haben, setzen Sie sich mit einem Lexus-Vertragshändler bzw. einer Lexus- Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt in Verbindung.

■ Wenn "Wartung erforderlich an Kühlteilen der Traktionsbatterie, siehe Anleitung." auf dem Multi-Informationsdisplay angezeigt wird

• Wenn diese Warnmeldung auf dem Multi- Informationsdisplay angezeigt wird, nehmen Sie die Abdeckung der Lufteinlassöffnung ab und reinigen Sie den Filter.
• Starten Sie nach dem Reinigen der Lufteinlassöffnung das Hybridsystem, um sicherzustellen, dass die Warnmeldung nicht mehr angezeigt wird. Es kann ca. 20 Minuten dauern, bis die Warnmeldung nach dem Starten des Hybridsystems erlischt. Wenn die Warnmeldung nicht erlischt, lassen Sie das Fahrzeug von einem Lexus-Vertragshändler bzw. einer Lexus-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt überprüfen.

WARNUNG

■ Beim Reinigen der Lufteinlassöffnung

• Verwenden Sie zum Reinigen der Lufteinlassöffnung kein Wasser oder andere Flüssigkeiten.

  Falls Wasser auf die Hybridbatterie (Traktionsbatterie) oder andere Bauteile gelangt, kann es zu Funktionsstörungen oder zu einem Brand kommen.

• Schalten Sie vor dem Reinigen der Lufteinlassöffnung das Hybridsystem aus, indem Sie den Start-Schalter ausschalten.

■ Beim Entfernen der Abdeckung der Lufteinlassöffnung

Berühren Sie nicht den Servicestecker neben der Lufteinlassöffnung.

HINWEIS

■ Beim Reinigen der Lufteinlassöffnung

Verwenden Sie beim Reinigen der Lufteinlassöffnung zum Absaugen von Staub und Verstopfungen ausschließlich Unterdruck. Wenn Sie eine Druckluftpistole usw. verwenden, um Staub und Verstopfungen herauszublasen, können die Verunreinigungen in die Lufteinlassöffnung gelangen, wodurch die Leistung der Hybridbatterie (Traktionsbatterie) beeinträchtigt werden kann und es zu Funktionsstörungen kommen kann.

■ So vermeiden Sie eine Beschädigung des Fahrzeugs

• Achten Sie darauf, dass kein Wasser und keine Fremdkörper in die Lufteinlassöffnung gelangen können, wenn die Abdeckung entfernt ist.
• Gehen Sie mit dem ausgebauten Filter vorsichtig um, um Beschädigungen zu vermeiden.

  Wird der Filter beschädigt, lassen Sie ihn von einem Lexus-Vertragshändler bzw. einer Lexus-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt durch einen neuen Filter ersetzen.

• Achten Sie darauf, den Filter und die Abdeckung nach dem Reinigen wieder an den ursprünglichen Positionen anzubringen.
• Setzen Sie in die Lufteinlassöffnung ausschließlich den für dieses Fahrzeug vorgesehenen Filter ein und verwenden Sie das Fahrzeug nicht ohne eingesetzten Filter.

■ Wenn "Wartung erforderlich an Kühlteilen der Traktionsbatterie, siehe Anleitung." auf dem Multi-Informationsdisplay angezeigt wird

Wird das Fahrzeug weiterhin gefahren, obwohl die Warnmeldung (Hinweis, dass das Laden/Entladen der Hybridbatterie [Traktionsbatterie] eingeschränkt werden kann) angezeigt wird, kann es zu einer Funktionsstörung der Hybridbatterie (Traktionsbatterie) kommen. Wenn die Warnmeldung angezeigt wird, reinigen Sie sofort die Lufteinlassöffnung.

Batterie des elektronischen Schlüssels

Ersetzen Sie die Batterie, wenn sie entladen ist.

■ Wenn die Batterie des elektronischen Schlüssels leer ist

Folgende Symptome können auftreten:

• Das intelligente Zugangs- und Startsystem und die Fernbedienung funktionieren nicht ordnungsgemäß.
• Die Reichweite wird geringer.

■ Wenn die Batterie des Kartenschlüssels (falls vorhanden) ersetzt werden muss

Batterien für den Kartenschlüssel sind ausschließlich bei Lexus-Händlern erhältlich. Ihr Lexus-Händler kann die Batterie für Sie austauschen.

Bereitzulegende Hilfsmittel

Sorgen Sie vor dem Austauschen der Batterie dafür, dass Folgendes bereitliegt:

• Schlitzschraubendreher
• Kleiner Schlitzschraubendreher
• Lithium-Batterie CR2032

■ Verwenden Sie eine Lithium-Batterie vom Typ CR2032

• Batterien sind bei jedem Lexus-Vertragshändler bzw. jeder Lexus-Vertragswerkstatt oder bei anderen zuverlässigen Werkstätten sowie in Elektrogeräteläden oder Kamerageschäften erhältlich.
• Ersetzen Sie die Batterie ausschließlich durch eine Batterie vom gleichen Typ bzw. durch eine vom Hersteller empfohlene gleichwertige Batterie.
• Entsorgen Sie verbrauchte Batterien gemäß den geltenden Gesetzen.

Austauschen der Batterie

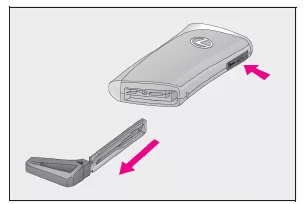

1. Nehmen Sie den mechanischen Schlüssel heraus.

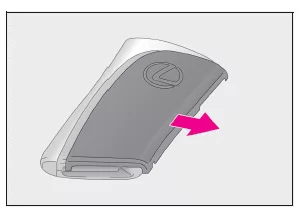

2. Entfernen Sie die Abdeckung.

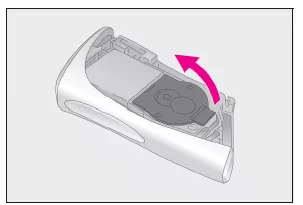

3. Entfernen Sie die Batterieabdeckung.

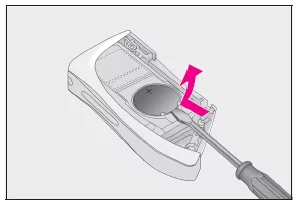

4. Entfernen Sie die leere Batterie mit dem kleinen Schlitzschraubendreher.

Setzen Sie die neue Batterie mit nach oben weisendem Pluspol ("+") ein.

WARNUNG

■ Vorsichtsmaßregeln in Bezug auf die Batterie

Beachten Sie die folgenden Vorsichtsmaßregeln.

Anderenfalls kann es zu tödlichen oder schweren Verletzungen kommen.

• Verschlucken Sie die Batterie nicht. Anderenfalls kann es zu chemischen Verbrennungen kommen.
• Der elektronische Schlüssel verwendet eine Knopfzellen-Batterie, die das Aussehen einer Münze hat. Wenn die Batterie verschluckt wird, kann sie in nur 2 Stunden schwere chemische Verbrennungen verursachen, die zu tödlichen oder schweren Verletzungen führen können.
• Halten Sie neue und entfernte Batterien von Kindern fern.
• Wenn die Abdeckung nicht fest verschlossen werden kann, beenden Sie die Verwendung des elektronischen Schlüssels und verstauen Sie ihn an einem Ort, an dem er für Kinder nicht erreichbar ist. Setzen Sie sich anschließend mit einem Lexus- Vertragshändler bzw. einer Lexus-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt in Verbindung.
• Wenn Sie versehentlich eine Batterie verschluckt haben oder eine Batterie in ein Körperteil gelangt ist, suchen Sie sofort einen Arzt auf.

■ Um ein Explodieren der Batterie oder ein Austreten von entflammbarer Flüssigkeit oder Gas zu verhindern

• Ersetzen Sie die Batterie durch eine neue Batterie desselben Typs. Wird ein falscher Batterietyp verwendet, kann die Batterie explodieren.
• Setzen Sie Batterien keinen extrem niedrigen Drücken aufgrund großer Höhe und keinen extrem hohen Temperaturen aus.
• Verbrennen, zerbrechen oder zerschneiden Sie niemals eine Batterie.

■ Zertifizierung für die Batterie des elektronischen Schlüssels

ACHTUNG EXPLOSIONSGEFAHR BEI VERWENDUNG EINES FALSCHEN BATTERIETYPS.

ENTSORGEN SIE LEERE BATTERIEN GEMÄSS DEN ANWEISUNGEN.

HINWEIS

■ Beim Austauschen der Batterie

Verwenden Sie einen Schraubendreher geeigneter Größe. Bei einer übermäßigen Krafteinwirkung kann die Abdeckung verformt oder beschädigt werden.

■ So stellen Sie einen ordnungsgemäßen Betrieb nach dem Austausch der Batterie sicher

Beachten Sie die folgenden Vorsichtsmaßregeln, um Unfälle zu vermeiden:

• Arbeiten Sie stets mit trockenen Händen.

  Feuchtigkeit kann dazu führen, dass die Batterie rostet.

• Berühren oder bewegen Sie keine anderen Bauteile in der Fernbedienung.
• Verbiegen Sie die Batteriepole nicht

Die regelmäßige Reinigung der Lufteinlassöffnung der Hybridbatterie ist ein zentraler Bestandteil der Wartung beim Lexus UX 250h (seit 2018). Staub und Verunreinigungen können die Effizienz der Batterie beeinträchtigen und den Kraftstoffverbrauch erhöhen. Eine fachgerechte Reinigung sorgt für optimale Kühlung und verlängert die Lebensdauer der Traktionsbatterie.

Besonders in staubigen Regionen oder bei intensiver Nutzung empfiehlt Lexus eine häufigere Kontrolle. Die Anleitung zur Reinigung ist klar strukturiert und kann bei Bedarf auch von einer Lexus-Vertragswerkstatt durchgeführt werden.

FAQ

Wie oft sollte der Filter der Lufteinlassöffnung gereinigt werden?
Je nach Einsatzbedingungen empfiehlt Lexus eine Kontrolle alle 15.000 km oder bei Anzeige im Multi-Informationsdisplay.

Kann ich den Filter selbst reinigen?
Ja, mit einem Staubsauger und etwas Geschick ist die Reinigung möglich. Bei Unsicherheit empfiehlt sich der Besuch einer Fachwerkstatt.
