Citroen C5 Aircross > 12V-Batterie

Anleitung zum Starten des Motors mit einer anderen Batterie oder zum Aufladen einer entladenen Batterie.

Bleihaltige Starterbatterien

Diese Batterien enthalten schädliche Substanzen (Schwefelsäure und Blei).

Sie müssen entsprechend den gesetzlichen Vorschriften entsorgt werden und gehören auf keinen Fall in den Hausmüll.

Geben Sie verbrauchte Batterien an einer dafür vorgesehenen Sammelstelle ab.

Schützen Sie Augen und Gesicht, bevor Sie mit den Arbeiten an der Batterie beginnen.

Arbeiten an der Batterie müssen in einem gut belüfteten Bereich in großem Abstand von offenem Feuer oder Funkenquellen erfolgen, um Explosions- und Brandgefahr auszuschließen.

Waschen Sie sich nach Abschluss der Arbeiten die Hände.

Zugang zur Batterie

Die Batterie befindet sich im Motorraum.

Citroen C5 Aircross. Bei einer Panne

Um an den (+) Pol zu gelangen:

► Entriegeln Sie die Motorhaube, indem Sie zunächst den inneren Hebel und dann den äußeren Hebel betätigen.

► Heben Sie die Motorhaube an.

(+) Pol

Enthält eine Schnellverschlussklemme.

(-) Pol

Der Minuspol der Batterie ist nicht zugänglich; daher befindet sich ein separater Massepunkt in der Nähe der Batterie.

Starten mit einer Fremdbatterie

Wenn Ihre Fahrzeugbatterie entladen ist, kann das Fahrzeug mit einer Hilfsbatterie (externe Batterie oder Batterie eines anderen Fahrzeugs) und Starthilfekabeln oder mithilfe eines Starthilfe- Boosters gestartet werden.

Starten Sie das Fahrzeug niemals über ein angeschlossenes Batterieladegerät.

Verwenden Sie niemals einen Starthilfe-Booster mit einer Betriebsspannung von 24 V oder mehr.

Überprüfen Sie zuerst, dass die Hilfsbatterie eine Nennspannung von 12 V und eine

Kapazität hat, die mindestens der Kapazität der entladenen Batterie entspricht.

Die beiden Fahrzeuge dürfen sich nicht berühren.

Schalten Sie bei beiden Fahrzeugen alle elektrischen Verbraucher (Audiosystem, Scheibenwischer, Beleuchtung usw.) aus.

Achten Sie darauf, dass die Starthilfekabel sich nicht in der Nähe von beweglichen Teilen des Motors befinden (Ventilator, Riemen usw.).

Klemmen Sie den Pluspol (+) nicht bei laufendem Motor ab.

Citroen C5 Aircross. Bei einer Panne

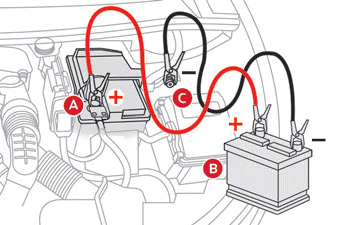

► Falls das Fahrzeug damit ausgestattet ist, nehmen Sie die Kunststoffabdeckung am Pluspol (+) ab.

► Schließen Sie das rote Kabel an den Pluspol (+) der entladenen Batterie A (in Höhe des Metallwinkels) und dann an den Pluspol (+) der Hilfsbatterie B bzw. des Starthilfe-Boosters an.

► Schließen Sie ein Ende des grünen oder schwarzen Kabels an den Minuspol (-) der Hilfsbatterie B oder des Starthilfe-Boosters (oder an einen Massepunkt des Hilfsfahrzeugs) an.

► Schließen Sie das andere Ende des grünen oder schwarzen Kabels an den Massepunkt C an.

► Starten Sie den Motor des Hilfsfahrzeugs und lassen Sie ihn einige Minuten laufen.

► Betätigen Sie den Anlasser des nicht startenden Fahrzeugs und lassen Sie den Motor laufen.

Wenn der Motor nicht sofort startet, schalten Sie die Zündung aus und warten Sie einen Moment, bevor Sie es erneut versuchen.

► Warten Sie, bis der Motor wieder im Leerlauf läuft.

► Ziehen Sie die Starthilfekabel in umgekehrter Anschlussreihenfolge wieder ab.

► Falls das Fahrzeug damit ausgestattet ist, bringen Sie die Kunststoffabdeckung des Pluspols (+) wieder an.

► Lassen Sie den Motor im Stillstand mindestens 30 Minuten laufen, damit die Batterie eine ausreichende Ladekapazität erreichen kann.

Fahren Sie vorsichtig während der ersten 30 Minuten nach Starten des Motors.

Versuchen Sie bei einem Automatikgetriebe niemals, den Motor durch Anschieben des Fahrzeugs zu starten.

Aufladen der Batterie mit einem Batterieladegerät

Um eine optimale Lebensdauer der Batterie zu gewährleisten, ist es wichtig, ihre Ladekapazität auf einem ausreichenden Niveau zu halten.

In bestimmten Fällen kann es erforderlich sein, die Batterie aufzuladen:

  • Wenn Sie das Fahrzeug vorwiegend für kurze Strecken verwenden,
  • Im Falle einer längeren Standzeit von mehreren Wochen.

    Wenden Sie sich an einen Vertreter des CITROËN-Händlernetzes oder an eine qualifizierte Fachwerkstatt.

Um die Batterie Ihres Fahrzeugs selbst aufzuladen, verwenden Sie nur ein Ladegerät, das mit bleihaltigen Batterien kompatibel ist, die eine Nennspannung von 12V haben.

Beachten Sie die Anweisungen des Ladegerät-Herstellers.

Vertauschen Sie niemals die Polaritäten.

Es ist nicht notwendig, die Batterie abzuklemmen.

► Schalten Sie die Zündung aus.

► Schalten Sie alle elektrischen Verbraucher aus (Audiosystem, Beleuchtung, Scheibenwischer usw.).

Citroen C5 Aircross. Bei einer Panne

► Schalten Sie das Ladegerät B aus, bevor Sie die Kabel an die Batterie anschließen, um jeden gefährlichen Funken zu vermeiden.

► Überprüfen Sie den einwandfreien Zustand der Kabel des Ladegeräts.

► Falls das Fahrzeug damit ausgestattet ist, nehmen Sie die Kunststoffabdeckung am Pluspol (+) ab.

► Schließen Sie die Kabel des Ladegeräts B wie folgt an:

  • das rote Pluskabel (+) an den Pluspol (+) der Batterie A,
  • das schwarze Minuskabel (-) an den Massepunkt C des Fahrzeugs.

► Schalten Sie am Ende des Ladevorgangs das Ladegerät B ab, bevor Sie die Kabel von der Batterie A trennen.

Bei Vorhandensein dieses Aufklebers ist ausschließlich ein 12 V-Ladegerät zu verwenden, um irreparable Schäden an den elektrischen Komponenten des Stop & Start-Systems zu vermeiden.

Versuchen Sie nie, eine eingefrorene Batterie aufzuladen - Explosionsgefahr! Wenn die Batterie eingefroren ist, lassen Sie diese durch einen Vertreter des CITROËN-Händlernetzes oder eine qualifizierte Fachwerkstatt überprüfen. Hier wird untersucht, ob die inneren Bestandteile der Batterie und das Gehäuse unversehrt sind, da andernfalls giftige und korrosive Säure austreten könnte.

Abklemmen der Batterie

Um ein ausreichendes Ladeniveau zum Anlassen des Motors halten zu können, wird empfohlen, die Batterie bei sehr langem Stillstand abzuklemmen.

Vor dem Abklemmen der Batterie:

► Schließen Sie alle Öffnungen (Türen, Kofferraum, Scheiben, Dach).

► Schalten Sie alle elektrischen Verbraucher aus (Autoradio, Scheibenwischer, Leuchten usw.).

► Schalten Sie die Zündung aus und beachten Sie eine 4-minütige Wartezeit.

Nach dem Zugang zur Batterie genügt es die (+) Klemme abzuklemmen.

Schnellverschlussklemme

Abklemmen des Pluspols (+)

Citroen C5 Aircross. Bei einer Panne

► Heben Sie je nach Ausstattung die Kunststoffabdeckung des Pluspols (+) an.

► Heben Sie den Hebel A so weit wie möglich an, um die Klemme B zu lösen.

► Nehmen Sie die Klemme B ab, indem Sie sie anheben.

Wiederanschließen des Pluspols (+)

Citroen C5 Aircross. Bei einer Panne

► Heben Sie den Hebel A so weit wie möglich an.

► Bringen Sie die geöffnete Klemme B am Pluspol (+) an.

► Drücken Sie die Klemme B bis zum Anschlag nach unten.

► Senken Sie den Hebel A ab, um die Klemme B zu verriegeln.

► Senken Sie je nach Ausstattung die Kunststoffabdeckung des Pluspols (+) ab.

Drücken Sie den Hebel nicht mit Gewalt nach unten. Die Klemme kann nicht verriegelt werden, wenn sie falsch angebracht wird. Wiederholen Sie in diesem Fall den Vorgang.

Nach dem Wiederanschließen

Schalten Sie nach dem Wiederanschließen der Batterie die Zündung ein, und warten Sie 1 Minute, bevor Sie den Motor starten, damit die elektronischen Systeme vollständig initialisiert werden können.

Sollten trotz Beachtung dieser Vorschrift kleinere Störungen auftreten und bestehen bleiben, wenden Sie sich bitte an einen Vertreter des CITROËN-Händlernetzes oder an eine qualifizierte Fachwerkstatt.

Bestimmte Ausstattungen müssen zurückgesetzt werden (lesen Sie dazu den entsprechenden Abschnitt nach):

  • Schlüssel mit der Fernbedienung oder elektronischer Schlüssel (je nach Version),
  • Schiebedach und elektrische Dachjalousie,
  • elektrische Fensterheber,
  • Datum und Uhrzeit,
  • gespeicherte Radiosender.

Während der Fahrt nach dem ersten Anlassen des Motors könnte das Stop & Start-System nicht betriebsbereit sein.

In diesem Fall wird das System erst wieder nach einem dauerhaften Stillstand des Fahrzeugs zur Verfügung stehen, nach einem Zeitraum, der abhängig von der Umgebungstemperatur und dem Zustand der Batterie ist (bis zu etwa 8 Stunden).

Zubehörbatterie (Wiederaufladbarer Hybrid)

Das wiederaufladbare Hybridsystem verfügt über zwei Zubehörbatterien: eine vorne und eine hinten am Fahrzeug.

Die Batterien enthalten schädliche Substanzen (Schwefelsäure und Blei).

Sie müssen entsprechend den gesetzlichen Vorschriften entsorgt werden und gehören auf keinen Fall in den Hausmüll.

Geben Sie verbrauchte Batterien an einer dafür vorgesehenen Sammelstelle ab.

Schützen Sie Augen und Gesicht, bevor Sie mit den Arbeiten an der Batterie beginnen.

Arbeiten an der Batterie müssen in einem gut belüfteten Bereich in großem Abstand von offenem Feuer oder Funkenquellen erfolgen, um Explosions- und Brandgefahr auszuschließen.

Waschen Sie sich nach Abschluss der Arbeiten die Hände.

Wenden Sie sich für den Austausch der Batterien an einen Vertreter des CITROËN-Händlernetzes oder an eine qualifizierte Fachwerkstatt.

Starten Sie kein anderes Fahrzeug bzw.

geben Sie einem anderen Fahrzeug keine Starthilfe mit den Batterien des Fahrzeugs.

Zugang zu den Batterien

Vorne

Die Batterie vorne befindet sich unter der Motorhaube.

Citroen C5 Aircross. Bei einer Panne

Um an den (+) Pol zu gelangen:

► Entriegeln Sie die Motorhaube, indem Sie zunächst den inneren Hebel und dann den äußeren Hebel betätigen.

► Heben Sie die Motorhaube an.

(+) Pol mit Schnellverschluss

(-) Pol

Der Minuspol der Batterie ist nicht zugänglich; daher befindet sich ein separater Massepunkt in der Nähe der Batterie.

Hinten

Die Batterie hinten befindet sich im Kofferraum.

Um an die Batterie zu gelangen:

Citroen C5 Aircross. Bei einer Panne

► Heben Sie den Kofferraumboden an.

Pluspol (+), mit einer roten Kunststoffabdeckung geschützt (nicht zugänglich).

Minuspol (-) mit einem schwarzen Schnellverschluss.

Aufladen der Batterie vorne mit einem Batterieladegerät

Um eine optimale Lebensdauer der Batterie vorne zu gewährleisten, ist es wichtig, ihre Ladekapazität auf einem ausreichenden Niveau zu halten.

In bestimmten Fällen kann es erforderlich sein, die Batterie vorne aufzuladen:

  • Wenn Sie das Fahrzeug vorwiegend für kurze Strecken verwenden,
  • Im Falle einer längeren Standzeit von mehreren Wochen.

    Wenden Sie sich an einen Vertreter des CITROËN-Händlernetzes oder an eine qualifizierte Fachwerkstatt.

Um die Batterie des Fahrzeugs vorne selbst aufzuladen, verwenden Sie nur ein Ladegerät, das mit bleihaltigen Batterien kompatibel ist, die eine Nennspannung von 12 V haben.

Beachten Sie die Anweisungen des Ladegerät-Herstellers.

Vertauschen Sie niemals die Polaritäten.

Es ist nicht notwendig, die Batterie abzuklemmen.

► Schalten Sie die Zündung aus.

► Schalten Sie alle elektrischen Verbraucher aus (Audiosystem, Beleuchtung, Scheibenwischer usw.).

Citroen C5 Aircross. Bei einer Panne

► Schalten Sie das Ladegerät B aus, bevor Sie die Kabel an die Batterie anschließen, um jeden gefährlichen Funken zu vermeiden.

► Überprüfen Sie den einwandfreien Zustand der Kabel des Ladegeräts.

► Falls das Fahrzeug damit ausgestattet ist, nehmen Sie die Kunststoffabdeckung am Pluspol (+) ab.

► Schließen Sie die Kabel des Ladegeräts B wie folgt an:

  • das rote Pluskabel (+) an den Pluspol (+) der Batterie A,
  • das schwarze Minuskabel (-) an den Massepunkt C des Fahrzeugs.

► Schalten Sie am Ende des Ladevorgangs das Ladegerät B ab, bevor Sie die Kabel von der Batterie A trennen.

Versuchen Sie nie, eine eingefrorene Batterie aufzuladen - Explosionsgefahr! Wenn die Batterie eingefroren ist, lassen Sie diese durch einen Vertreter des CITROËN-Händlernetzes oder eine qualifizierte Fachwerkstatt überprüfen. Hier wird untersucht, ob die inneren Bestandteile der Batterie und das Gehäuse unversehrt sind, da andernfalls giftige und korrosive Säure austreten könnte.

Abklemmen / Wiederanschließen der Batterien

Verfahren zum Abklemmen/Wiederanschließen der Batterien, wenn das Fahrzeug für längere Zeit nicht genutzt wird.

Vor dem Abklemmen der Batterien:

► Öffnen Sie die Fahrertür und den Kofferraum.

► Schließen Sie alle Türen.

► Schalten Sie alle elektrischen Verbraucher aus (Audiosystem, Scheibenwischer, Leuchten usw.).

► Schalten Sie die Zündung aus und warten Sie, bis die Kontrollleuchte READY erloschen ist.

► Warten Sie mindestens 4 Minuten.

Niemals die Reihenfolge der Schritte zum Abklemmen und Wiederanschließen umkehren. Es besteht die Gefahr irreparabler Schäden!

Abklemmen

► Klemmen Sie den Minuspol (-) der hinteren Batterie mit dem schwarzen Schnellverschluss ab.

Citroen C5 Aircross. Bei einer Panne

► Klemmen Sie den Pluspol (+) der vorderen Batterie ab, indem Sie die rote Schnellverschlussklemme abklemmen:

  • Heben Sie den Hebel A so weit wie möglich an, um die Klemme B zu lösen.
  • Nehmen Sie die Klemme B ab, indem Sie sie anheben.

Wiederanschließen

Citroen C5 Aircross. Bei einer Panne

► Schließen Sie den Pluspol (+) der vorderen Batterie wieder an, indem Sie die rote Schnellverschlussklemme wieder anschließen:

  • Heben Sie den Hebel A so weit wie möglich an.
  • Bringen Sie die geöffnete Klemme B wieder am Pluspol (+) an.
  • Drücken Sie die Klemme B bis zum Anschlag nach unten.
  • Senken Sie den Hebel A ab, um die Klemme B zu verriegeln.

► Schließen Sie den Minuspol (-) der hinteren Batterie mit dem schwarzen Schnellverschluss an.

Nach dem Wiederanschließen

Schalten Sie nach dem Wiederanschließen der Batterie die Zündung ein, und warten Sie 1 Minute, bevor Sie den Motor starten, damit die elektronischen Systeme vollständig initialisiert werden können.

Sollten trotz Beachtung dieser Vorschrift kleinere Störungen auftreten und bestehen bleiben, wenden Sie sich bitte an einen Vertreter des CITROËN-Händlernetzes oder an eine qualifizierte Fachwerkstatt.

Bestimmte Ausstattungen müssen zurückgesetzt werden (lesen Sie dazu den entsprechenden Abschnitt nach):

  • Schlüssel mit der Fernbedienung oder elektronischer Schlüssel (je nach Version),
  • Schiebedach und elektrische Dachjalousie,
  • elektrische Fensterheber,
  • Datum und Uhrzeit,
  • gespeicherte Radiosender.

Fahrzeug abschleppen

Anleitung zum Abschleppen des eigenen oder eines fremden Fahrzeugs mit einer abnehmbaren mechanischen Vorrichtung

Allgemeine Hinweise

Bitte beachten Sie die geltende Gesetzgebung des Landes, in dem Sie fahren.

Vergewissern Sie sich, dass das Gewicht des Zugfahrzeugs größer als das des abgeschleppten Fahrzeugs ist.

Der Fahrer muss am Steuer des abgeschleppten Fahrzeugs bleiben und einen gültigen Führerschein haben.

Benutzen Sie beim Abschleppen auf vier Rädern immer eine homologierte Abschleppstange. Die Verwendung von Abschleppseilen oder -gurten ist nicht zulässig.

Das Anfahren des Abschleppfahrzeugs muss schrittweise erfolgen.

Wenn das Fahrzeug bei abgeschaltetem Motor abgeschleppt wird, besteht keine Lenk- und Bremsunterstützung.

In folgenden Situationen müssen Sie einen Abschleppfachbetrieb hinzuziehen:

  • Fahrzeugpanne auf einer Autobahn oder Schnellstraße,
  • das Getriebe kann nicht in die Leerlaufstellung gebracht, das Lenkrad nicht entriegelt oder die Feststellbremse nicht gelöst werden,
  • es ist nicht möglich, ein Fahrzeug mit Automatikgetriebe abzuschleppen, laufender Motor,
  • Abschleppen auf nur zwei Rädern,
  • Fahrzeug mit Vierradantrieb,
  • keine homologierte Abschleppstange vorhanden.

Wiederaufladbare Hybridfahrzeuge

Vor dem Abschleppen drücken Sie das Bremspedal durch und wählen Sie den Modus N, dann schalten Sie das Hybridsystem aus (Kontrollleuchte READY aus).

Für das Abschleppen Ihres Fahrzeugs unbedingt einen Abschleppdienst mit Flachbettabschleppwagen rufen.

Verwenden Sie die Abschleppöse nur, wenn das Fahrzeug stecken geblieben ist, oder zum Sichern des Fahrzeugs zum Abschleppen mit einem Flachbettabschleppwagen.

Citroen C5 Aircross. Bei einer Panne

Citroen C5 Aircross. Bei einer Panne

2WD: Zweiradantrieb

Bei einem Batteriedefekt oder einem Defekt der Feststellbremse, ist es unbedingt erforderlich, einen Abschleppdienst mit Flachbettabschleppwagen zu rufen (außer bei Schaltgetriebe).

Zugang zum Werkzeug

Citroen C5 Aircross. Bei einer Panne

Die Abschleppöse befindet sich im Werkzeugkasten unter dem Kofferraumboden.

Das Öffnungswerkzeug der Schutzabdeckung hinten ist an der Abschleppöse befestigt.

Weitere Informationen zum Zugriff auf das Bordwerkzeug siehe entsprechende Rubrik.

Abschleppen Ihres Fahrzeugs

Zugang zum vorderen Schraubengewinde:

Citroen C5 Aircross. Bei einer Panne

► Lösen Sie die Abdeckung mithilfe des an der Abschleppöse befestigten Werkzeugs.

► Entfernen Sie die Abdeckung durch Bewegen nach rechts und dann nach unten.

Um abgeschleppt zu werden:

► Schrauben Sie die Abschleppöse bis zum Anschlag ein.

► Montieren Sie die Abschleppstange.

► Schalten Sie das Getriebe in den Leerlauf.

Wenn Sie diesen Hinweis nicht beachten, kann dies zu Beschädigungen bestimmter Komponenten (Bremsen, Getriebe usw.) führen.

Außerdem sind die Funktionen des Bremsassistenten beim nächsten Starten des Motors möglicherweise ausgeschaltet.

Automatikgetriebe

Schleppen Sie das Fahrzeug niemals mit den Antriebsrädern auf dem Boden stehend und mit ausgeschaltetem Motor ab.

► Entriegeln Sie die Lenkung und lösen Sie die Feststellbremse.

► Schalten Sie bei beiden Fahrzeugen die Warnblinker ein.

► Fahren Sie vorsichtig an. Fahren Sie insgesamt langsam und nur über eine kurze Strecke.

Abschleppen eines anderen Fahrzeugs

Zugang zum hinteren Schraubengewinde:

Citroen C5 Aircross. Bei einer Panne

► Lösen Sie die Abdeckung mithilfe des an der Abschleppöse befestigten Werkzeugs.

► Ziehen Sie die Abdeckung nach unten.

Um abzuschleppen:

► Schrauben Sie die Abschleppöse bis zum Anschlag ein.

► Montieren Sie die Abschleppstange.

► Schalten Sie bei beiden Fahrzeugen die Warnblinker ein.

► Fahren Sie vorsichtig an. Fahren Sie insgesamt langsam und nur über eine kurze Strecke.

Technische Daten

Ersatzrad

MEHR SEHEN:

Citroen C5 Aircross. Erste Schritte

Bei laufendem Motor ermöglicht ein kurzes Drücken die Stummschaltung. Bei ausgeschalteter Zündung wird das System durch kurzes Drücken eingeschaltet. Die Lautstärke mit dem Rad bzw. den "Plus"- und "Minus"-Tasten (je nach Ausstattung) erhöhen oder verringern.

Citroen C5 Aircross. Airbags

Allgemeines Das System dient dazu, die Fahrzeuginsassen auf den Vordersitzen und den Seitensitzen hinten bei einem starken Aufprall zu schützen. Die Airbags ergänzen die Wirkung der Sicherheitsgurte, die mit Gurtkraftbegrenzern ausgestattet sind. Elektronische Sensoren registrieren und analysieren die frontalen oder seitlichen Aufprallkräfte in den Aufprallerfassungsbereichen: Bei einem starken Aufprall entfalten sich die Airbags sofort, um die Fahrzeuginsassen besser zu schützen.

    Handbücher für Autos



Copyright © 2021 - All Rights Reserved - www.suvdeauto.com
