Technische Daten
Wartungsdaten (Kraftstoff, Ölstand usw.)

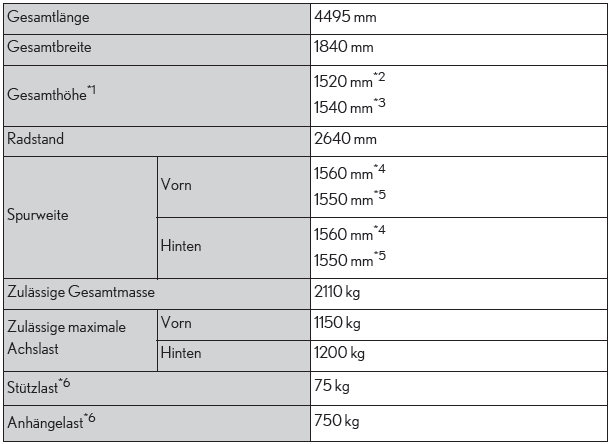

Abmessungen und Gewichte
*1: Unbeladenes Fahrzeug
*2: Fahrzeuge mit Dachreling/ohne Haiflossenantenne
*3: Fahrzeuge mit Haiflossenantenne
*4: Fahrzeuge mit 215/60R17-Reifen
*5: Fahrzeuge mit 225/50RF18-Reifen
*6: Fahrzeuge mit Anhängerpaket
Fahrzeugidentifizierung
■ Fahrzeug-Identifizierungsnummer
Die Fahrzeug-Identifizierungsnummer (FIN) ist die gesetzlich vorgeschriebene Kennnummer Ihres Fahrzeugs.
Sie ist die Hauptidentifizierungsnummer Ihres Lexus. Sie dient zur Eigentumsregistrierung Ihres Fahrzeugs.
Die Nummer ist oben links an der Instrumententafel eingeprägt.
Die Nummer befindet sich auch auf dem Herstellerschild.
Außerdem ist die Nummer unter dem rechten Vordersitz eingestanzt.
■ Motornummer
Die Motornummer ist in den Motorblock eingestanzt (siehe Abbildung).

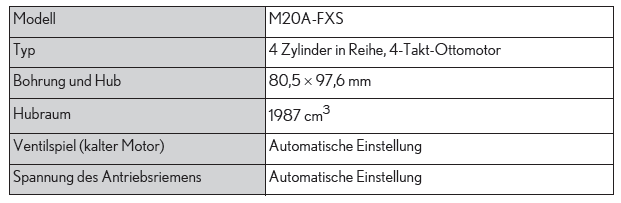

Motor
Kraftstoff
*1: Aserbaidschan, Georgien, Russland, Ukraine und Kasachstan
*2: Außer Aserbaidschan, Georgien, Russland, Ukraine und Kasachstan
Elektromotor (Traktionsmotor)
Vorn
Hinten (Modelle mit Allradantrieb)
Hybridbatterie (Traktionsbatterie)
Schmiersystem
■ Ölfüllmenge (Ablassen und Auffüllen - Richtwert*)
*: Bei der angegebenen Motoröl-Füllmenge handelt es sich um einen Richtwert für den Motorölwechsel. Lassen Sie den Motor warmlaufen und schalten Sie das Hybridsystem aus. Warten Sie mindestens 5Minuten und kontrollieren Sie dann mit dem Messstab den Ölstand.
■ Wahl des richtigen Motoröls
Für den Motor Ihres Lexus wird "Toyota Genuine Motor Oil" (Original Toyota- Motoröl) verwendet. Lexus empfiehlt den Gebrauch des bewährten "Toyota Genuine Motor Oil" (Original Toyota- Motoröl). Ein anderes Motoröl entsprechender Qualität kann ebenfalls verwendet werden.
Ölqualität:
0W-16:
Mehrbereichsöl der API-Klasse SN "Resource-Conserving", SN PLUS "Resource-Conserving" oder SP "Resource-Conserving" oder ILSAC-GF- 6B-Mehrbereichsöl
0W-20 und 5W-30:
Mehrbereichsöl der API-Klasse SM "Energy-Conserving", SN "Resource- Conserving", SN PLUS "Resource-Conserving" oder SP "Resource-Conserving" oder ILSAC-GF-6A-Mehrbereichsöl Empfohlene Viskosität (SAE):
Ab Werk ist Ihr Lexus mit SAE 0W-16 befüllt. Dies ist die beste Wahl zur Kraftstoffeinsparung und erleichtert das Starten bei kaltem Wetter.
Falls kein SAE 0W-16 zur Verfügung steht, kann auch ein Öl der SAE-Klasse 0W-20 verwendet werden. Beim nächsten Ölwechsel sollte es jedoch durch SAE 0W-16 ersetzt werden.
Ölviskosität (0W-16 dient hier als Beispiel zur Erklärung):
Bedeutung der Kennzeichnungen auf Ölbehälter-Etiketten: Häufig sind auf Ölbehältern eine oder beide API-Kennzeichnungen angebracht, um Ihnen bei der Wahl des Öls zu helfen.
Oberer Bereich: "API SERVICE SP" gibt die durch das American Petroleum Institute (API) festgelegte Ölqualität an.
Mittlerer Bereich: "SAE 0W-16" gibt die SAEViskositätsklasse an.
Unterer Bereich: "Resource-Conserving" bedeutet, dass das Öl über kraftstoffsparende und umweltschonende Eigenschaften verfügt.
Das Gütezeichen des International Lubricant Specification Advisory Committee (ILSAC) befindet sich auf der Vorderseite des Behälters.
Kühlsystem
*: Bei der Angabe der Kühlmittelfüllmenge handelt es sich um einen Richtwert.
Wenn ein Wechsel erforderlich ist, setzen Sie sich mit einem Lexus-Vertragshändler bzw. einer Lexus-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt in Verbindung.
Zündsystem
■ Zündkerze
HINWEIS
■ Iridium-Zündkerzen
Verwenden Sie ausschließlich Iridium-Zündkerzen. Stellen Sie keinesfalls den Zündkerzen-Elektrodenabstand ein.
Elektrisches System
■ 12-V-Batterie
Hybridgetriebe
*: Bei der angegebenen Ölfüllmenge handelt es sich um einen Richtwert.
Wenn ein Wechsel erforderlich ist, setzen Sie sich mit einem Lexus-Vertragshändler bzw. einer Lexus-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt in Verbindung.
HINWEIS
■ Hybridgetriebeölsorte
Wenn Sie eine andere als die oben angegebene Getriebeölsorte verwenden, können ungewöhnliche Geräusche oder Vibrationen auftreten oder das Getriebe Ihres Fahrzeugs kann im Endeffekt beschädigt werden.
Hinterachsdifferenzial (hinterer Elektromotor) (Modelle mit Allradantrieb)
*: Bei der Angabe der Füllmenge handelt es sich um einen Richtwert.
Wenn ein Wechsel erforderlich ist, setzen Sie sich mit einem Lexus-Vertragshändler bzw. einer Lexus-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt in Verbindung.
HINWEIS
■ Getriebeölsorte
Wenn Sie eine andere als die oben angegebene Getriebeölsorte verwenden, können ungewöhnliche Geräusche oder Vibrationen auftreten oder das Getriebe Ihres Fahrzeugs kann im Endeffekt beschädigt werden.
Bremsen
*1: Pedalrestweg-Mindestwert bei Betätigung mit einer Kraft von 300 N (31 kp)
bei laufendem Hybridsystem.
*2: Vergewissern Sie sich, dass die Bremssystem-Warnleuchte (gelb) nicht aufleuchtet.
(Falls die Bremssystem-Warnleuchte aufleuchtet)
Lenkung
Reifen und Räder
17-Zoll-Reifen (Typ A)
17-Zoll-Reifen (Typ B)

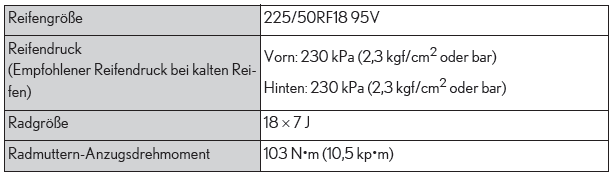

18-Zoll-Reifen
Notrad (Typ A)*
*: falls vorhanden
Notrad (Typ B)*
*: falls vorhanden
■ Wenn Sie einen Anhänger ziehen (Fahrzeuge mit Anhängerpaket)
Erhöhen Sie den empfohlenen Reifendruck um 20,0 kPa (0,2 kgf/cm2 oder bar) und fahren Sie nicht schneller als 100 km/h.
Kraftstoffinformationen
Wenn Sie diese Typen von Kraftstoffaufklebern an der Tankstelle vorfinden, verwenden Sie ausschließlich Kraftstoff mit einem der folgenden Aufkleber.
EU-Gebiet: Ihr Fahrzeug darf nur mit bleifreiem Benzin gemäß der europäischen Norm EN228 betankt werden.
Verwenden Sie bleifreies Benzin mit einer Research-Oktanzahl von 95 oder höher, um eine optimale Motorleistung zu erzielen.
Außerhalb des EU-Gebiets: Ihr Fahrzeug darf nur mit bleifreiem Benzin betankt werden.
Außer Aserbaidschan, Georgien, Russland, Ukraine und Kasachstan: Verwenden Sie bleifreies Benzin mit einer Research-Oktanzahl von 95 oder höher, um eine optimale Motorleistung zu erzielen.
Aserbaidschan, Georgien, Russland, Ukraine und Kasachstan: Verwenden Sie bleifreies Benzin mit einer Research- Oktanzahl von 91 oder höher, um eine optimale Motorleistung zu erzielen.
■ Verwendung von Ethanol-Benzingemischen für einen Ottomotor
Lexus erlaubt die Verwendung von Ethanol- Benzingemischen, deren Ethanolanteil nicht über 10 % liegt. Stellen Sie sicher, dass die Research- Oktanzahl des verwendeten Ethanol-Benzingemisches den oben stehenden Angaben entspricht.
■ Bei Motorklopfen
HINWEIS
■ Hinweis zur Kraftstoffqualität
Bei Verwendung ungeeigneter Kraftstoffe wird der Motor beschädigt.
Persönliche Einstellungen
Anpassbare Funktionen
Ihr Fahrzeug ist mit einer Vielzahl elektronischer Funktionen ausgestattet, die an Ihren persönlichen Bedarf angepasst werden können. Die Einstellungen für diese Funktionen können mit den Instrumentenschaltern und dem Remote Touch oder von einem Lexus- Vertragshändler bzw. einer Lexus- Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt geändert werden.
Individuelle Anpassung von Fahrzeugfunktionen
■ Änderungen mit den Instrumentenschaltern vornehmen
1. Drücken Sie oder auf den Instrumentenschaltern und wählen Sie .
2. Drücken Sie oder auf den Instrumentenschaltern, wählen Sie den gewünschten Eintrag und drücken Sie "OK".
3. Drücken Sie oder auf den Instrumentenschaltern, wählen Sie die gewünschte Einstellung und drücken Sie "OK".
Drücken Sie , um zum vorherigen Bildschirm zurückzukehren oder um den Modus für die individuellen Einstellungen zu verlassen.
■ Änderungen mit dem Remote Touch vornehmen
1. Drücken Sie die Taste "MENU" auf dem Remote Touch.
2. Wählen Sie "Einstellungen" auf dem Menübildschirm und dann "Fahrzeug".
3. Wählen Sie "Fahrzeugpersonalisierung" oder "Fahrmoduspersonalisierung".
Verschiedene Einstellungen können geändert werden. Weitere Informationen finden Sie in der Liste der Einstellungen, die geändert werden können.
Einzelheiten zum Remote Touch finden Sie in der "NAVIGATIONS- UND MULTIMEDIASYSTEM BETRIEBSANLEITUNG".
■ Beim Anpassen der Funktionen mit dem Remote Touch
Halten Sie das Fahrzeug an einer sicheren Stelle an, betätigen Sie die Feststellbremse und schalten Sie den Schalt-/Wählhebel auf "P". Lassen Sie außerdem das Hybridsystem während der individuellen Anpassung der Funktionen laufen, um ein Entladen der 12-V-Batterie zu verhindern.
WARNUNG
■ Vorsichtsmaßregeln für die individuellen Einstellungen
Da das Hybridsystem während der individuellen Anpassung der Funktionen in Betrieb sein muss, muss das Fahrzeug an einem gut belüfteten Ort abgestellt sein. In geschlossenen Räumen wie einer Garage können sich Abgase, darunter das giftige Kohlenmonoxid (CO), ansammeln und ins Fahrzeug eindringen.
Dies kann tödlich sein oder zu schwerwiegenden Gesundheitsschäden führen.
HINWEIS
■ Während der individuellen Anpassung
Stellen Sie sicher, dass das Hybridsystem während der individuellen Anpassung der Funktionen in Betrieb ist, um ein Entladen der 12-V-Batterie zu verhindern.
Anpassbare Funktionen
Einige Funktionseinstellungen werden gleichzeitig mit anderen Funktionen geändert. Setzen Sie sich für weitere Einzelheiten mit einem Lexus-Vertragshändler bzw. einer Lexus- Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt in Verbindung.
Bedeutung der Symbole: O = Verfügbar, - = Nicht verfügbar
■ Anzeigen, Instrumente und Multi-Informationsdisplay
*1: Einzelheiten zu den Funktionen
*2: Die Standardeinstellung unterscheidet sich je nach Land.
*3: Die angepasste Einstellung unterscheidet sich je nach Land.
*4: Außer F SPORT-Modelle
*5: 2 der folgenden Daten: momentaner Kraftstoffverbrauch, durchschnittlicher Kraftstoffverbrauch
(seit dem Rücksetzen), durchschnittlicher Kraftstoffverbrauch (seit Fahrtbeginn),
durchschnittlicher Kraftstoffverbrauch (seit dem Tanken), Durchschnittsgeschwindigkeit
(seit dem Rücksetzen), Durchschnittsgeschwindigkeit (seit Fahrtbeginn), verstrichene
Zeit (seit dem Rücksetzen), verstrichene Zeit (seit Fahrtbeginn), Fahrstrecke (Reichweite),
Fahrstrecke (seit Fahrtbeginn), keine Angabe.
*6: FSPORT-Modelle
■ Head-up-Display*
*: Falls vorhanden
■ Türverriegelung
■ Elektrische Heckklappe*1
*1: Falls vorhanden
*2: Bei montierter Anhängerkupplung funktioniert die Komfortheckklappe (der Kicksensor)
nicht
■ Intelligentes Zugangs- und Startsystem* und Fernbedienung
*: Falls vorhanden
■ Intelligentes Zugangs- und Startsystem*
*: Falls vorhanden
■ Fernbedienung
*: Falls vorhanden
■ Fahrpositionsspeicher*
*: Falls vorhanden
■ Außenspiegel
*: Falls vorhanden
■ Elektrische Fensterheber und Schiebedach*
*: Falls vorhanden
■ Scheinwerferautomatik
■ Leuchten
■ Heckscheibenwischer
■ AHS (adaptives Fernlichtsystem)*1
*1: Falls vorhanden
*2: Die Steuerung der Scheinwerfer erfolgt durch den Fernlichtassistenten.
■ PCS (Pre-Collision System)*
*: Falls vorhanden
■ LTA (Spurfolge-Assistent)*
*: Falls vorhanden
■ RSA (Verkehrszeichenerkennung)*1
*1: Falls vorhanden
*2: Die RSA-Funktion wird aktiviert, wenn der Start-Schalter auf ON geschaltet wird.
*3: Der Warnsummer ertönt nicht, wenn eine mit einem Zusatzzeichen versehene Geschwindigkeitsbegrenzung
überschritten wird.
*4: Fahrzeuge mit Navigationssystem
■ Dynamische Radar-Geschwindigkeitsregelung mit Abstandsregelung über den gesamten Geschwindigkeitsbereich*
*: Falls vorhanden
■ BSM (Spurwechsel-Assistent)*
.
*: Falls vorhanden
■ PKSA (Parkunterstützungswarnung)*
*: Falls vorhanden
■ Lexus-Einparkhilfesensor*
*: Falls vorhanden
■ RCTA-Funktion (Ausparkhilfe)*
*: Falls vorhanden
■ PKSB (Parkunterstützungsbremse)*
*: Falls vorhanden
■ Fahrmodus-Wahlschalter
*: Falls vorhanden
■ Automatische Klimaanlage
■ Sitzheizung*/Sitzbelüftungen*
*: Falls vorhanden
■ Lenkradheizung*
*: Falls vorhanden

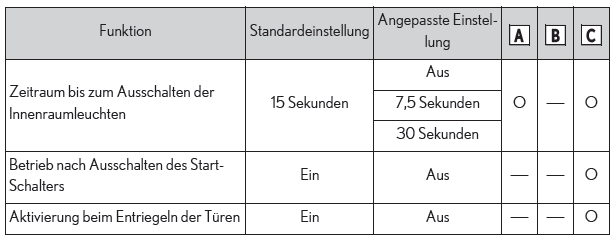

■ Beleuchtung
*: Falls vorhanden
■ Individuelle Anpassung der Fahrzeugfunktionen
■ Bildschirm für Uhreinstellungen
Wenn der Bildschirm zum Stellen der Uhr dauerhaft angezeigt wird, während Sie versuchen, die Uhreinstellungen zu ändern, liegt möglicherweise eine Funktionsstörung des Systems vor.
Lassen Sie das Fahrzeug von einem Lexus-Vertragshändler bzw. einer Lexus-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt überprüfen.
Initialisierung
Zu initialisierende Systeme
Die folgenden Systeme müssen für einen normalen Systembetrieb initialisiert werden, nachdem z. B. die 12-V-Batterie wieder angeklemmt wurde oder Wartungsarbeiten am Fahrzeug durchgeführt wurden:
Liste der zu initialisierenden Systeme
*: Falls vorhanden
